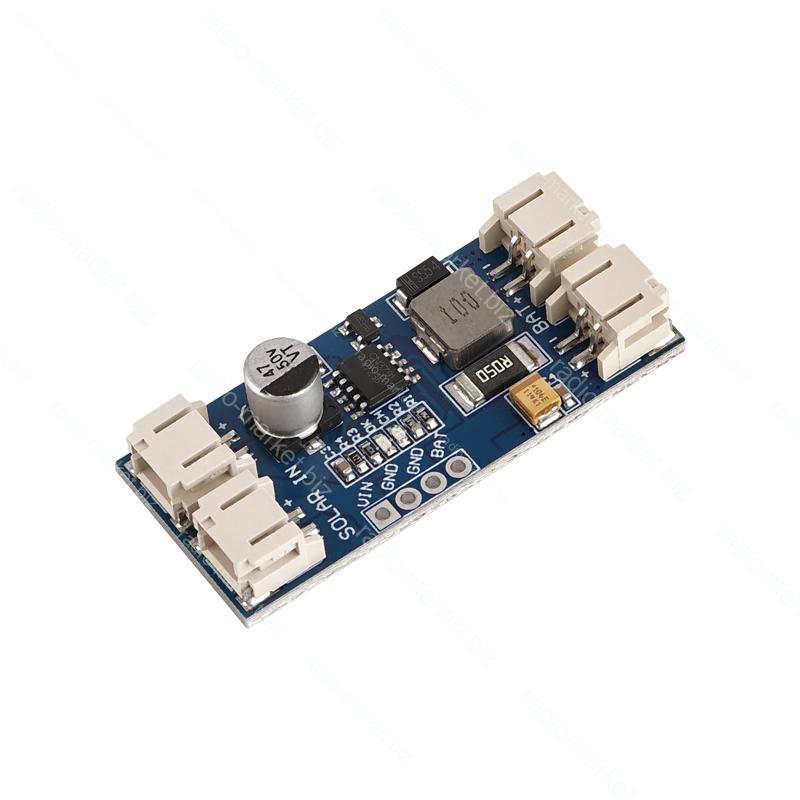

Контролер заряду MPPT Li-pol від сонячної панелі CN3791

Опис

Контролер заряду CN3791 призначений для заряджання одноелементних літій-полімерних акумуляторів Li-Pol 3,7 В від сонячної панелі з напругою 6 В. Підтримує технологію MPPT для відстеження максимальної потужності сонячної панелі та алгоритм заряджання CC/CV зі стабілізацією струму й напруги.

Технічні характеристики

• Мікросхема: CN3791
• Тип контролера: MPPT
• Вхідна напруга: 6 В DC
• Номінальна напруга акумулятора: 3,7 В
• Напруга повного заряду: 4,2 В
• Максимальний струм заряду: до 2 А
• Тип акумулятора: Li-Pol (1S)
• Метод заряду: CC/CV
• Частота ШІМ: 300 кГц
• Роз'єм акумулятора: JST 2-pin (PH2.0)
• Робоча температура: -40...+85 °C
• Розмір: 45×20×9,5 мм

Функціонал

• Відстеження точки максимальної потужності сонячної панелі
• Заряджання в режимах постійного струму та напруги
• Регулювання струму заряду за допомогою резистора
• Попереднє заряджання глибоко розряджених акумуляторів малим струмом
• Автоматичне відновлення заряджання при зниженні напруги акумулятора
• Плавний запуск процесу заряджання
• Світлодіодна індикація стану заряджання
• Захист від перенапруги

Підключення

• VIN+ / VIN- — підключення сонячної панелі або джерела постійної напруги 6 В з дотриманням полярності
• BAT+ / BAT- — підключення одноелементного акумулятора Li-Pol 3,7 В
• JST 2-pin (PH2.0) — роз'єм для підключення акумулятора
• LED — світлодіодна індикація процесу заряджання та його завершення
• Перед підключенням необхідно перевірити полярність контактів акумулятора та джерела живлення
• Для заряджання рекомендується використовувати акумулятор із платою захисту від перезаряду та надмірного розряду
