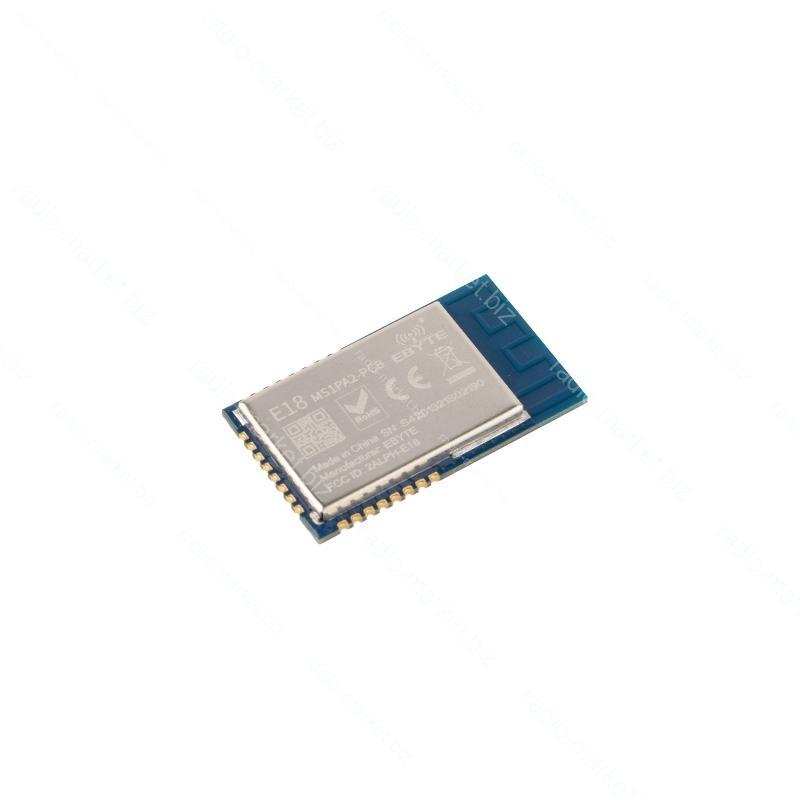

Модуль бездротового зв'язку ZigBee E18-MS1PA2-PCB

Опис

ZigBee-модуль E18-MS1PA2-PCB — це бездротовий модуль з підсилювачем сигналу для побудови ZigBee 3.0 мереж із збільшеною дальністю зв’язку. Використовується як вузол, роутер або пристрій для розширення покриття мережі.

Технічні характеристики

• Чіп: CC2530F256
• Підсилювач: вбудований PA + LNA
• Стандарти: ZigBee 3.0, IEEE 802.15.4
• Частотний діапазон: 2.400–2.480 ГГц
• Потужність передачі: до +20 дБм
• Чутливість приймача: до -98 дБм
• Дальність зв’язку: до 800 м (відкрита місцевість), 100–200 м (приміщення)
• Швидкість передачі: до 250 кбіт/с
• Живлення: 2.0–3.6 В
• Споживання (передача): ~100 мА
• Споживання (прийом): ~35 мА
• Споживання (сон): ~2 мкА
• Пам’ять: 256 КБ Flash, 8 КБ RAM
• Антена: вбудована PCB
• Тип монтажу: SMD (castellated edges)
• Розмір: 27х16 мм
• Робоча температура: −40…+85 ℃

Функціонал

• Робота як роутер або вузол ZigBee-мережі
• Розширення зони покриття бездротової мережі
• Передача даних у ZigBee mesh-мережах
• Використання у системах автоматизації
• Застосування у пристроях з підвищеними вимогами до дальності зв’язку
