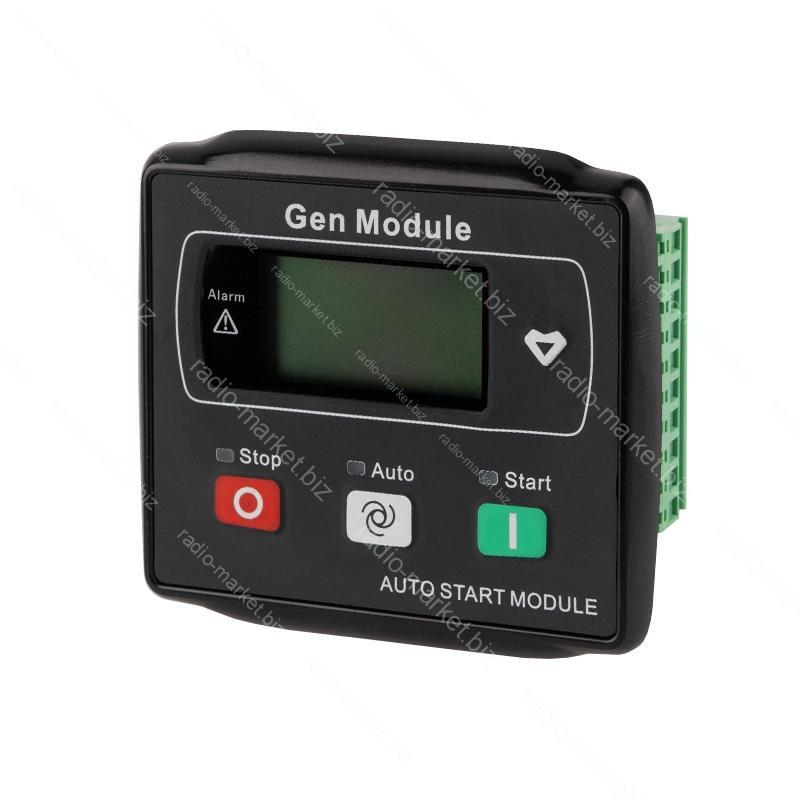

Контролер автозапуску дизельного / бензинового генератора HGM1790N
- Готово до відправки
- Код: A585026
3 080,25 ₴
Контролер автозапуску дизельного / бензинового генератора HGM1790NГотово до відправки
3 080,25 ₴
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
живлення: 8-35В; режими роботи: ручний, автоматичний, зупинки;
Опис
HGM1790N — це контролер для автоматизації та моніторингу роботи генераторів,. Цей пристрій підходить для управління одним генератором, забезпечуючи як ручний, так і дистанційний запуск і зупинку. Контролер здатний відслідковувати та аналізувати параметри роботи генератора, такі як напруга, струм, частота, температура води, тиск масла тощо, забезпечуючи вчасну сигналізацію про несправності через графічний РК-дисплей з підсвіткою.
Основні характеристики
- Живлення: Підтримує постійну напругу живлення в діапазоні від 8 до 35 В.
- Дисплей: Графічний РК-дисплей з підсвіткою та сенсорними кнопками.
- Розміри: Компактний корпус розмірами 95 x 86 x 46.5 мм з вирізом для панелі 78 x 66 мм.
- Інтерфейси: Програмований через USB-порт для налаштування параметрів.
- Режими роботи: Ручний, автоматичний і зупинка.
- Виходи реле: 4 фіксованих виходи (паливний реле, реле запуску, зупинки та реле холостого ходу), а також один програмований вихід.
- Захист: Функції захисту від несправностей генератора, включаючи аварійні відключення через перевищення частоти, температури або низький тиск масла.
Цей контролер підтримує налаштування параметрів як через передню панель, так і через ПК з використанням спеціального програмного забезпечення. Він має надійну конструкцію з самозатухаючого пластику та простий у монтажі завдяки своєму модульному дизайну.
|
№ |
Функція українською |
Функція англійською |
Розмір кабелю |
Примітки |
|---|---|---|---|---|
| 1 | Вхід живлення постійного струму B- | DC Voltage Input B- | 1,5 мм² | Підключити до негативного полюса стартерної батареї |
| 2 | Вхід живлення постійного струму B+ | DC Voltage Input B+ | 1,5 мм² | Підключити до позитивного полюса стартерної батареї. Якщо довжина кабелю перевищує 30 м, рекомендується використовувати паралельні кабелі. Рекомендовано встановити запобіжник на 20А. |
| 3 | Вхід аварійної зупинки | Emergency Stop Input | 1,0 мм² | Активується при подачі напруги B+ та підключенні до кнопки аварійної зупинки з нормально закритим контактом. |
| 4 | Вихід палива | Fuel Output | 1,0 мм² | B+ подається через 3 точки, номінал 1А. |
| 5 | Вихід запуску | Crank Output | 1,0 мм² | B+ подається через 3 точки, номінал 1А. |
| 6 | Вхід дистанційного запуску | Remote Start Input | 1,0 мм² | Заземлення активує вхід (B-). |
| 7 | Додатковий вхід | Aux. Input | 1,0 мм² | Заземлення активує вхід (B-), якщо він налаштований як цифровий вхід або сенсор рівня рідини. |
| 8 | Вхід тиску масла | Oil Pressure Input | 1,0 мм² | Підключити до перемикача тиску масла або резисторного датчика. |
| 9 | Вхід температури двигуна | Engine Temp. Input | 1,0 мм² | Підключити до перемикача температури води/циліндра або резисторного датчика температури. |
| 10 | Магнітний датчик | Magnetic Pickup | 0,5 мм² | Підключити до датчика швидкості. Рекомендується використовувати екранований кабель. Другий кінець датчика швидкості підключається до B-. |
| 11 | Вхід моніторингу напруги генератора | Gen Volt Monitoring Input | 1,0 мм² | Підключити до вихідного порту генератора. (Рекомендується запобіжник на 2А) |
| 12 | Вхід струму навантаження (вхідний контур) | Load Current (Inlet Loop) | 1,5 мм² | Підключити до вторинної обмотки трансформатора струму (номінал 5А). |
| 13 | Вхід струму навантаження (вихідний контур) | Load Current (Outlet Loop) | 1,5 мм² | |
| 15 | Вихід холостого ходу | Idle Output | 1,0 мм² | B+ подається через 2 точки, номінал 1А, підключено до реле холостого ходу. |
| 16 | Вихід зупинки | Stop Output | 1,0 мм² | B+ подається через 2 точки, номінал 1А, підключено до електромагніту зупинки. |
| 17 | Додатковий вихід | Aux. Output | 1,0 мм² | B+ подається через 2 точки, номінал 1А. |
Характеристики
| Основні | |
|---|---|
| Виробник | China |
Інформація для замовлення
- Ціна: 3 080,25 ₴
