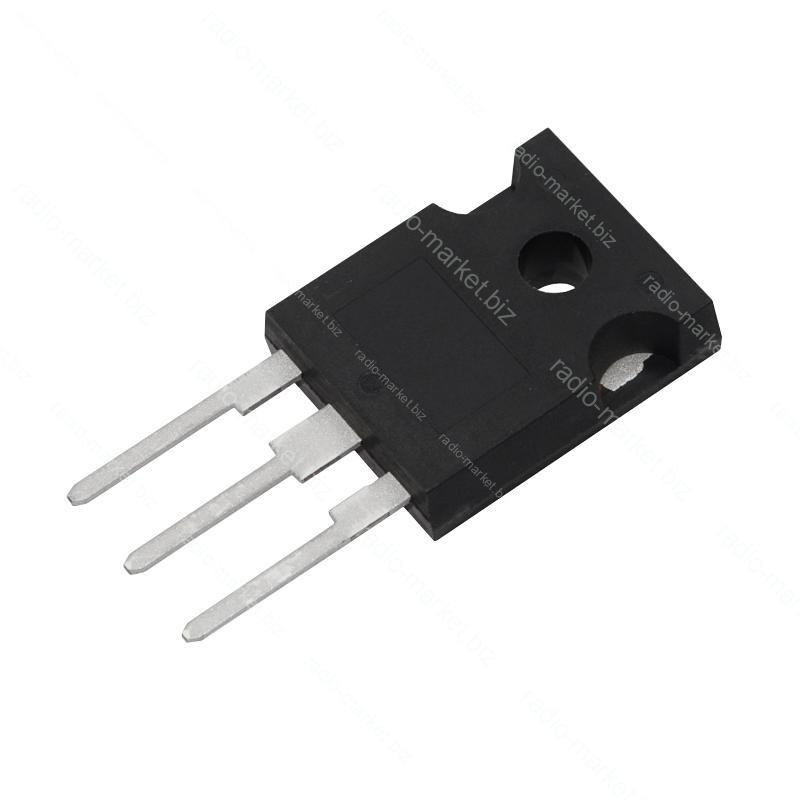

Транзистор польовий IRFP3703
- Готово до відправки
- Код: A118448
242,44 ₴
Транзистор польовий IRFP3703Готово до відправки
242,44 ₴
повернення товару протягом 14 днів за рахунок покупця
N-ch; 30V; 210A; 230W; 0,0028 Ohm
Опис
це N-канальний MOSFET з ізольованим затвором. Застосовується в DC-DC перетворювачах, BMS, автомобільній електроніці, драйверах двигунів, UPS та силових ключах.
Технічні характеристики
- Тип / канал: N-канальний MOSFET
- Максимальна напруга стік-витік (VDS): 30 В
- Максимальний постійний струм стоку (ID): 210 А
- Максимальний імпульсний струм стоку (IDM): до ≈840 А
- Опір каналу у відкритому стані (RDS(on)): max 2,8 мОм @10 В
- Порогова напруга VGS(th): 2…4 В
- Максимальна напруга Gate-Source (VGS): ±20 В
- Потужність розсіювання (PD): 230 Вт
- Температурний діапазон / Tj max: -55…+175 °C
- Повний заряд затвора (Qg): ≈209 нКл
- Корпус: TO-247
Функціонал
- Робота у DC-DC перетворювачах
- Робота у BMS
- Робота в автомобільній електроніці
- Робота в драйверах двигунів
- Робота в UPS
- Силова комутація
Розпіновка
Корпус TO-247, дивимося на сторону з маркуванням, виводи вниз: 1. Gate (G, Затвор) 2. Drain (D, Сток) 3. Source (S, Витік). У неізольованому силовому корпусі металева задня пластина/tab також електрично з'єднана з Drain.
Характеристики
| Основні | |
|---|---|
| Виробник | IR |
| Користувальницькі характеристики | |
| Корпус | TO-247 |
| Число каналів | 1 |
| Максимальна робоча температура, °C | 175 |
| Мінімальна робоча температура, °C | -55 |
| Напруга затвор-витік Vgs, Вольт | 20 |
| Напруга пробою сток-витік Vds, Вольт | 30 |
| Опір сток-витік (25°C) Rds(on), Ом | 0,0028 |
| Полярність | N-Channel |
| Порогова напруга затвор-витік Vgs(th), Вольт | 2-4 |
| Постійний струм стоку (25°C) Id, Ампер | 210 |
| Розсіювана потужність (25°C) Pd, Ватт | 230 |
| Час відкриття транзистора td(on), Наносекунд | 18 |
| Час закриття транзистора td(off), Наносекунд | 53 |
Інформація для замовлення
- Ціна: 242,44 ₴
