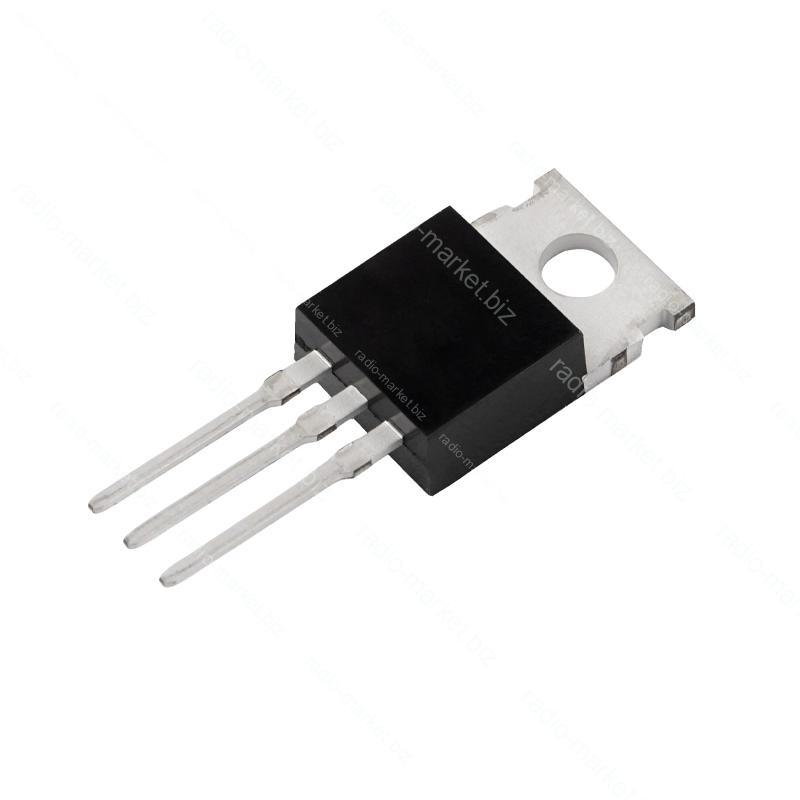

Транзистор польовий IRFB7440
- Готово до відправки
- Код: A118443
38,86 ₴
Мінімальна сума замовлення на сайті — 200 ₴
Транзистор польовий IRFB7440Готово до відправки
38,86 ₴
повернення товару протягом 14 днів за рахунок покупця
(N-Ch) 40 V; 120 A; 0,0025 Ohm
Опис
це N-канальний MOSFET з ізольованим затвором. Застосовується в DC-DC перетворювачах, BMS, автомобільній електроніці, драйверах двигунів, UPS та силових ключах.
Технічні характеристики
- Тип / канал: N-канальний MOSFET
- Максимальна напруга стік-витік (VDS): 40 В
- Максимальний постійний струм стоку (ID): 120 А
- Максимальний імпульсний струм стоку (IDM): до ≈480 А
- Опір каналу у відкритому стані (RDS(on)): max 2,5 мОм @10 В
- Порогова напруга VGS(th): 2,2…3,9 В
- Максимальна напруга Gate-Source (VGS): ±20 В
- Потужність розсіювання (PD): 208 Вт
- Температурний діапазон / Tj max: -55…+175 °C
- Повний заряд затвора (Qg): ≈90 нКл
- Корпус: TO-220AB
Функціонал
- Робота у DC-DC перетворювачах
- Робота у BMS
- Робота в автомобільній електроніці
- Робота в драйверах двигунів
- Робота в UPS
- Силова комутація
Розпіновка
Корпус TO-220AB, дивимося на сторону з маркуванням, виводи вниз: 1. Gate (G, Затвор) 2. Drain (D, Сток) 3. Source (S, Витік). У неізольованому силовому корпусі металева задня пластина/tab також електрично з'єднана з Drain.
Характеристики
| Користувальницькі характеристики | |
|---|---|
| Виробник | UMW |
| Корпус | TO-220 |
| Число каналів | 1 |
| Максимальна робоча температура, °C | 175 |
| Мінімальна робоча температура, °C | -55 |
| Напруга затвор-витік Vgs, Вольт | 20 |
| Напруга пробою сток-витік Vds, Вольт | 40 |
| Опір сток-витік (25°C) Rds(on), Ом | 0,0025 |
| Полярність | N-Channel |
| Порогова напруга затвор-витік Vgs(th), Вольт | 2,2-3,9 |
| Постійний струм стоку (25°C) Id, Ампер | 120 |
| Розсіювана потужність (25°C) Pd, Ватт | 143 |
| Час відкриття транзистора td(on), Наносекунд | 24 |
| Час закриття транзистора td(off), Наносекунд | 115 |
Інформація для замовлення
- Ціна: 38,86 ₴
