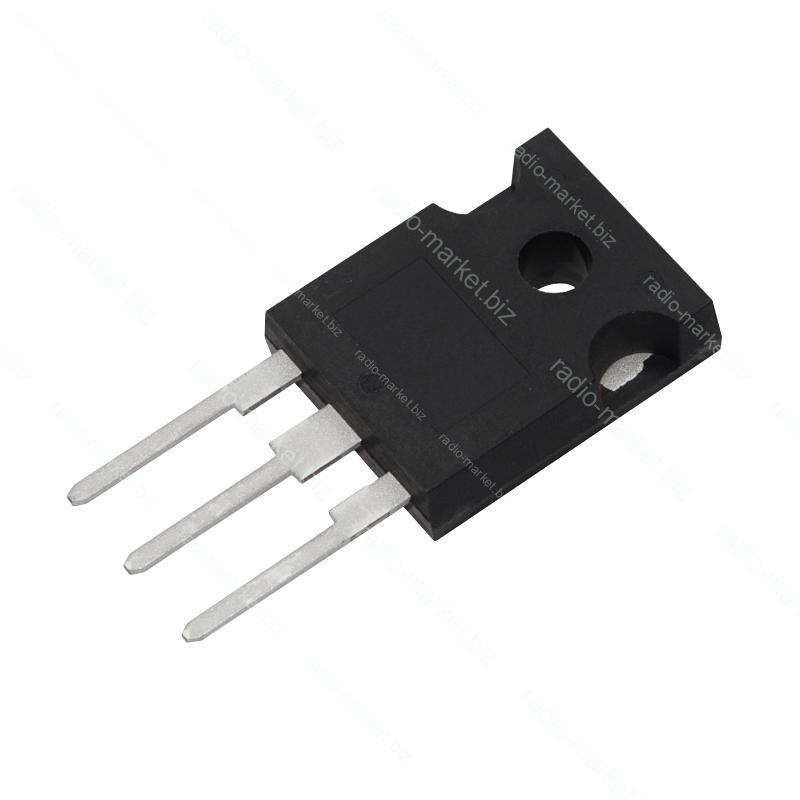

Транзистор польовий IRFP064N (2SK2500)
- Готово до відправки
- Код: A118442
74,82 ₴
Мінімальна сума замовлення на сайті — 200 ₴
Транзистор польовий IRFP064N (2SK2500)Готово до відправки
74,82 ₴
повернення товару протягом 14 днів за рахунок покупця
N-ch; 55V; 110A; 200W; 0.008 Ohm
Опис
це N-канальний MOSFET з ізольованим затвором. Застосовується в DC-DC перетворювачах, BMS, автомобільній електроніці, драйверах двигунів, UPS та силових ключах.
Технічні характеристики
- Тип / канал: N-канальний MOSFET
- Максимальна напруга стік-витік (VDS): 55 В
- Максимальний постійний струм стоку (ID): 110 А
- Максимальний імпульсний струм стоку (IDM): до ≈440 А
- Опір каналу у відкритому стані (RDS(on)): max 8 мОм @10 В
- Порогова напруга VGS(th): 2…4 В
- Максимальна напруга Gate-Source (VGS): ±20 В
- Потужність розсіювання (PD): 150 Вт для оригінального Infineon; картка Osen — 200 Вт
- Температурний діапазон / Tj max: -55…+175 °C
- Повний заряд затвора (Qg): ≈113 нКл
- Корпус: TO-247
Функціонал
- Робота у DC-DC перетворювачах
- Робота у BMS
- Робота в автомобільній електроніці
- Робота в драйверах двигунів
- Робота в UPS
- Силова комутація
Розпіновка
Корпус TO-247, дивимося на сторону з маркуванням, виводи вниз: 1. Gate (G, Затвор) 2. Drain (D, Сток) 3. Source (S, Витік). У неізольованому силовому корпусі металева задня пластина/tab також електрично з'єднана з Drain.
Характеристики
| Користувальницькі характеристики | |
|---|---|
| Виробник | Osen |
| Корпус | TO-247 |
| Число каналів | 1 |
| Максимальна робоча температура, °C | 150 |
| Мінімальна робоча температура, °C | -55 |
| Напруга затвор-витік Vgs, Вольт | 20 |
| Напруга пробою сток-витік Vds, Вольт | 55 |
| Опір сток-витік (25°C) Rds(on), Ом | 0,007 |
| Полярність | N-Channel |
| Порогова напруга затвор-витік Vgs(th), Вольт | 2-4 |
| Постійний струм стоку (25°C) Id, Ампер | 110 |
| Розсіювана потужність (25°C) Pd, Ватт | 200 |
| Час відкриття транзистора td(on), Наносекунд | 19 |
| Час закриття транзистора td(off), Наносекунд | 65 |
Інформація для замовлення
- Ціна: 74,82 ₴
