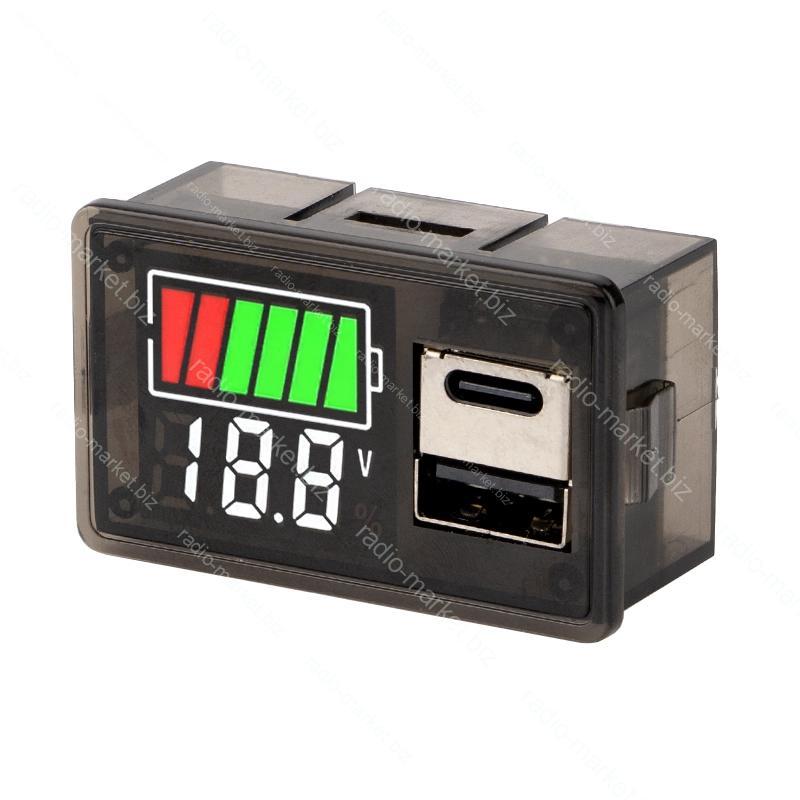

Модуль-індикатор ємності батарей Li-ion/Pb/LiFePO4 з виходом USB+type-C

Опис

• За замовчуванням продукт налаштований на вимірювання трьохпослідовного літієвого акумулятора;

• Вимірювання Li-Ion (L): від 3 до 7 послідовностей;

• Вимірювання LiFePO4 (F): від 3 до 8 послідовностей;

• Вимірювання свинцево-кислотного акумулятора: 12V/24V.

Налаштування модуля

Налаштування Li-Ion:

• Натисніть і утримуйте кнопку протягом 2 секунд, щоб увійти на сторінку налаштувань: відобразиться L03.

• Натисніть і утримуйте кнопку протягом 2 секунд, цифра L03 почне блимати (3 послідовності).

• Натисніть кнопку коротко, щоб вибрати потрібну кількість послідовностей.

• Натисніть і утримуйте кнопку протягом 2 секунд, щоб зберегти налаштування; цифра перестане блимати.

• Після 2 секунд автоматично повернеться на головну сторінку, налаштування завершено.

Налаштування LiFePO4:

• Натисніть і утримуйте кнопку протягом 2 секунд, щоб увійти на сторінку налаштувань.

• Коротко натисніть кнопку, щоб вибрати тип акумулятора F03.

• Натисніть і утримуйте кнопку протягом 2 секунд, цифра F03 почне блимати (3 послідовності).

• Натисніть кнопку коротко, щоб вибрати потрібну кількість послідовностей.

• Натисніть і утримуйте кнопку протягом 2 секунд, щоб зберегти налаштування; цифра перестане блимати.

• Після 2 секунд автоматично повернеться на головну сторінку, налаштування завершено.

Налаштування свинцево-кислотного акумулятора:

• Натисніть і утримуйте кнопку протягом 2 секунд, щоб увійти на сторінку налаштувань.

• Коротко натисніть кнопку, щоб вибрати тип акумулятора P12.

• Натисніть і утримуйте кнопку протягом 2 секунд, цифра P12 почне блимати (12V).

• Натисніть кнопку коротко, щоб вибрати потрібну напругу.

• Натисніть і утримуйте кнопку протягом 2 секунд, щоб зберегти налаштування; цифра перестане блимати.

• Після 2 секунд автоматично повернеться на головну сторінку, налаштування завершено.

Важливо! Дана версія молуля підтримує вимір напруги до 30 В, що дозволяе вікористовувати його для вимірювання аккумуляторів Li-Ion (3-7), LiFePO4 (3-8), Pb (12/24V), однак прошивка модуля дозволяє налаштовувати його і на інші типи аккумулятрорів (наприклад Pb 60V), але даний модуль може працювати виключно у вказаних вище рамках!
