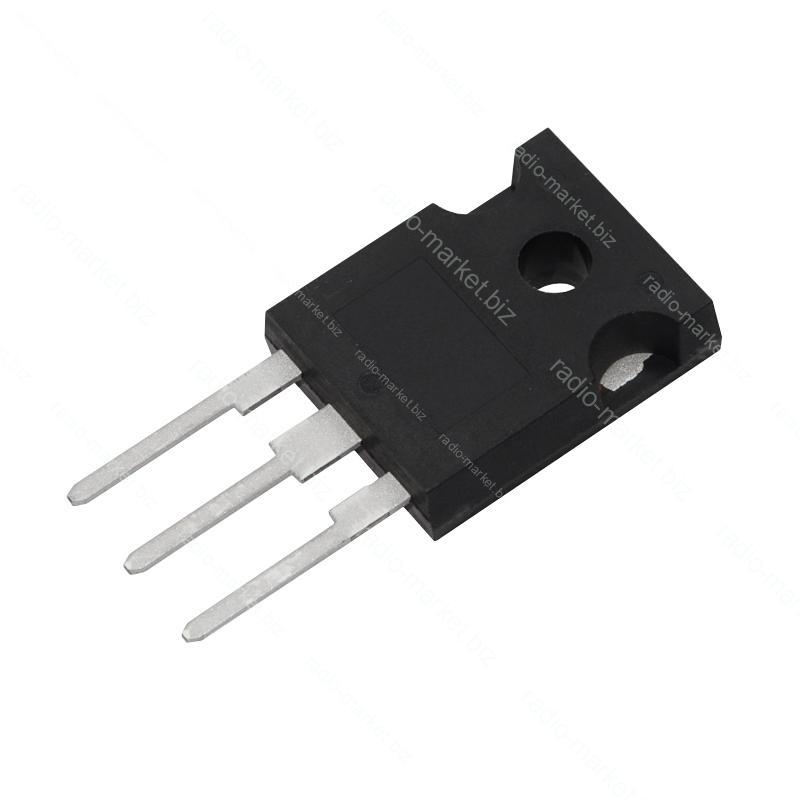

Транзистор польовий IRFPE50
- Готово до відправки
- Код: A118410
128,76 ₴
Мінімальна сума замовлення на сайті — 200 ₴
Транзистор польовий IRFPE50Готово до відправки
128,76 ₴
повернення товару протягом 14 днів за рахунок покупця
N-ch; 800V; 7.8A; 190W; 1.2 Ohm
Опис
це N-канальний MOSFET з ізольованим затвором збагаченого типу. Транзистор призначений для швидкої високовольтної комутації в імпульсних джерелах живлення (SMPS), інверторах, PFC-вузлах, перетворювачах та інших силових каскадах.
Технічні характеристики
- Тип / канал: N-канальний MOSFET
- Максимальна напруга стік-витік (VDS): 800 В
- Максимальний постійний струм стоку (ID): 7,8 А
- Опір відкритого каналу (RDS(on)): 1,2 Ом
- Порогова напруга затвор-витік (VGS(th)): 2…4 В
- Максимальна напруга затвор-витік (VGS): ±20 В
- Максимальна потужність розсіювання (PD): 190 Вт
- Робоча / максимальна температура переходу: -55…+150 °C
- Швидкодія / час перемикання: td(on) ≈19 нс; td(off) ≈120 нс
- Корпус: TO-247
Функціонал
- Робота в інверторах
- Робота у вузлах PFC
Розпіновка
Корпус TO-247, якщо дивитися на сторону з маркуванням, виводи вниз: 1. Gate (G, Затвор) 2. Drain (D, Сток) 3. Source (S, Витік). У неізольованому корпусі металева задня пластина/фланець також з’єднана з Drain (D).
Характеристики
| Основні | |
|---|---|
| Виробник | PD |
| Користувальницькі характеристики | |
| Корпус | TO-247 |
| Число каналів | 1 |
| Максимальна робоча температура, °C | 150 |
| Мінімальна робоча температура, °C | -55 |
| Напруга затвор-витік Vgs, Вольт | 20 |
| Напруга пробою сток-витік Vds, Вольт | 800 |
| Опір сток-витік (25°C) Rds(on), Ом | 1,2 |
| Полярність | N-Channel |
| Порогова напруга затвор-витік Vgs(th), Вольт | 2-4 |
| Постійний струм стоку (25°C) Id, Ампер | 7,8 |
| Розсіювана потужність (25°C) Pd, Ватт | 190 |
| Час відкриття транзистора td(on), Наносекунд | 19 |
| Час закриття транзистора td(off), Наносекунд | 120 |
Інформація для замовлення
- Ціна: 128,76 ₴
