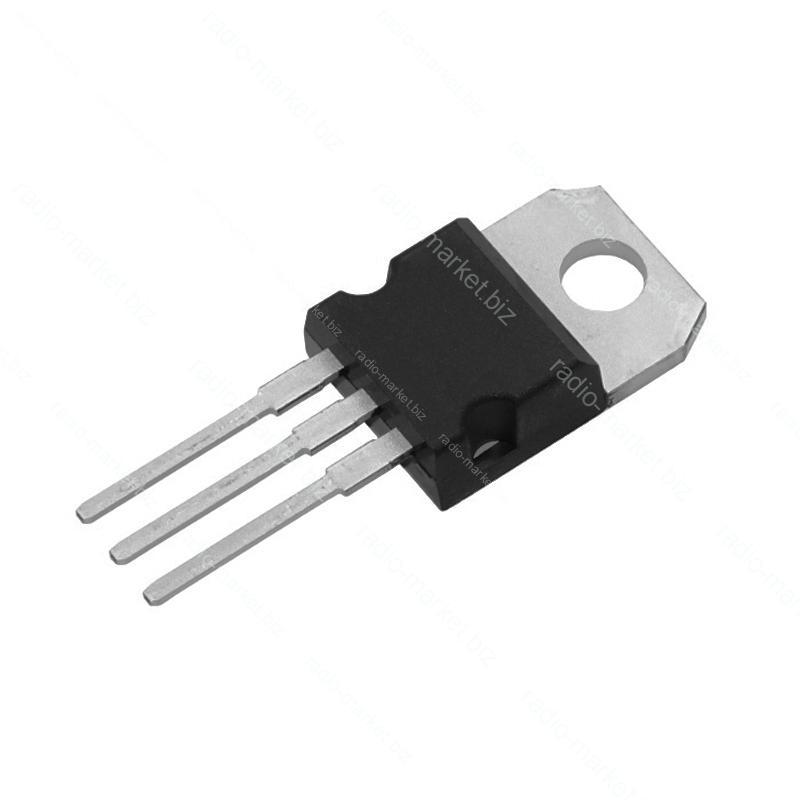

Транзистор польовий IRF9510
- Готово до відправки
- Код: A118393
45,24 ₴
Мінімальна сума замовлення на сайті — 200 ₴
Транзистор польовий IRF9510Готово до відправки
45,24 ₴
повернення товару протягом 14 днів за рахунок покупця
(P-Ch) 100V; 43W; 1,2Ohm; 4A;
Опис
це P-канальний MOSFET з ізольованим затвором збагаченого типу. Використовується переважно для верхньої комутації живлення, захисту від переполюсовки, DC-DC перетворювачів і силових ключів.
Технічні характеристики
- Тип / канал: P-канальний MOSFET
- Максимальна напруга стік-витік (VDS): -100 В
- Максимальний постійний струм стоку (ID): -4 А
- Опір відкритого каналу (RDS(on)): 1,2 Ом
- Порогова напруга затвор-витік (VGS(th)): -2…-4 В
- Максимальна напруга затвор-витік (VGS): ±20 В
- Максимальна потужність розсіювання (PD): 43 Вт
- Робоча / максимальна температура переходу: -55…+175 °C
- Швидкодія / час перемикання: td(on) ≈10 нс; td(off) ≈15 нс
- Корпус: TO-220
Функціонал
- Робота у DC-DC перетворювачах
- Комутація електричного навантаження
- Захист ліній живлення від переполюсовки
- Верхня комутація живлення
Розпіновка
Корпус TO-220, якщо дивитися на сторону з маркуванням, виводи вниз: 1. Gate (G, Затвор) 2. Drain (D, Сток) 3. Source (S, Витік). У неізольованому корпусі металева задня пластина/фланець також з’єднана з Drain (D).
Характеристики
| Основні | |
|---|---|
| Виробник | Vishay Intertechnology |
| Користувальницькі характеристики | |
| Корпус | TO-220 |
| Число каналів | 1 |
| Максимальна робоча температура, °C | 175 |
| Мінімальна робоча температура, °C | -55 |
| Напруга затвор-витік Vgs, Вольт | 20 |
| Напруга пробою сток-витік Vds, Вольт | 100 |
| Опір сток-витік (25°C) Rds(on), Ом | 1,2 |
| Полярність | P-Channel |
| Порогова напруга затвор-витік Vgs(th), Вольт | 2-4 |
| Постійний струм стоку (25°C) Id, Ампер | 4 |
| Розсіювана потужність (25°C) Pd, Ватт | 43 |
| Час відкриття транзистора td(on), Наносекунд | 10 |
| Час закриття транзистора td(off), Наносекунд | 15 |
Інформація для замовлення
- Ціна: 45,24 ₴
