Транзистор польовий IRF7309
- В наявності
- Код: A118009
45,24 ₴
Транзистор польовий IRF7309В наявності
45,24 ₴
повернення товару протягом 14 днів за рахунок покупця
(N P-Ch) N-30V; 4A; 0,05Ohm; P-30V; 3A; 0,1Ohm; 1,4W
Опис

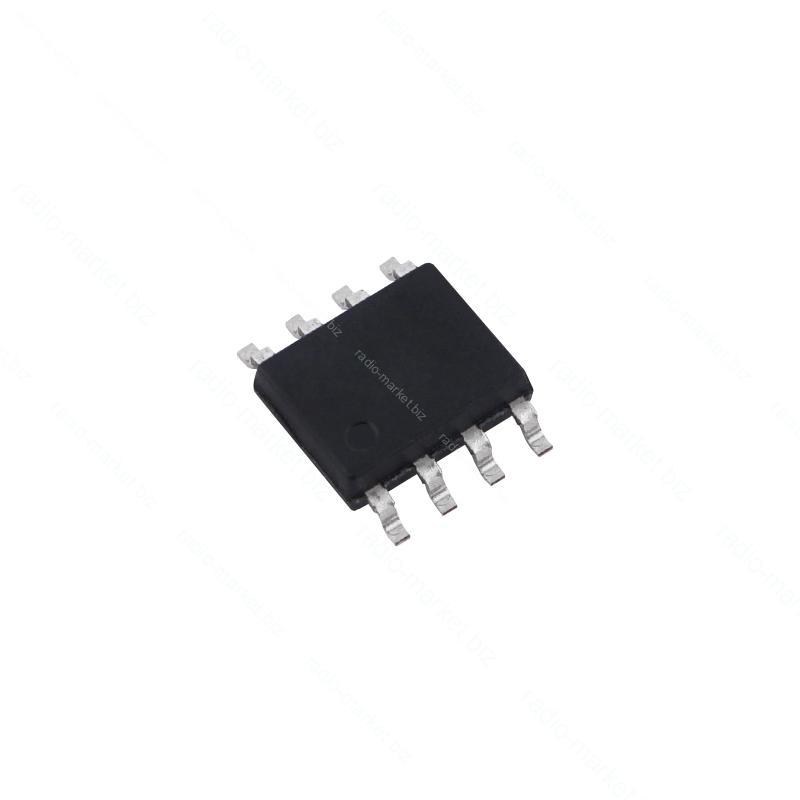

IRF7309 — комплементарний подвійний MOSFET-транзистор у корпусі SO-8 для поверхневого монтажу, що містить один N-канальний та один P-канальний транзистор. Призначений для комутації живлення, мостових схем та керування навантаженнями.
Технічні характеристики
- Тип: подвійний комплементарний MOSFET
- Канали: 1×N-канальний, 1×P-канальний
- Максимальна напруга стік-витік N-каналу (VDS): 30 В
- Максимальний струм стоку N-каналу (ID): 4 А при 25 °C
- Опір відкритого N-каналу (RDS(on)): 0,05 Ом при VGS = 10 В
- Максимальна напруга стік-витік P-каналу (VDS): -30 В
- Максимальний струм стоку P-каналу (ID): -3 А при 25 °C
- Опір відкритого P-каналу (RDS(on)): 0,10 Ом при VGS = -10 В
- Максимальна розсіювана потужність: 2 Вт
- Корпус: SO-8, SMD
- Розпіновка: пін 1 — витік P-каналу (Source 2); пін 2 — затвор P-каналу (Gate 2); пін 3 — витік N-каналу (Source 1); пін 4 — затвор N-каналу (Gate 1); піни 5, 6 — стік N-каналу (Drain 1); піни 7, 8 — стік P-каналу (Drain 2)
Функціонал
- Комплементарна комутація навантажень за допомогою N- та P-канального MOSFET
- Керування двигунами
- Робота у мостових схемах та H-мостах
- Комутація живлення
Характеристики
| Основні | |
|---|---|
| Виробник | IR |
| Користувальницькі характеристики | |
| Корпус | SO-8 |
| Число каналів | 2 |
| Максимальна робоча температура, °C | 150 |
| Мінімальна робоча температура, °C | -55 |
| Напруга затвор-витік Vgs, Вольт | N20 P20 |
| Напруга пробою сток-витік Vds, Вольт | N30 P30 |
| Опір сток-витік (25°C) Rds(on), Ом | N0,05 P0,1 |
| Полярність | N та P-канал |
| Порогова напруга затвор-витік Vgs(th), Вольт | N1 P1 |
| Постійний струм стоку (25°C) Id, Ампер | N4,7 P3,5 |
| Розсіювана потужність (25°C) Pd, Ватт | 1,4 |
| Час відкриття транзистора td(on), Наносекунд | N7 P11 |
| Час закриття транзистора td(off), Наносекунд | N22 P25 |
Інформація для замовлення
- Ціна: 45,24 ₴
