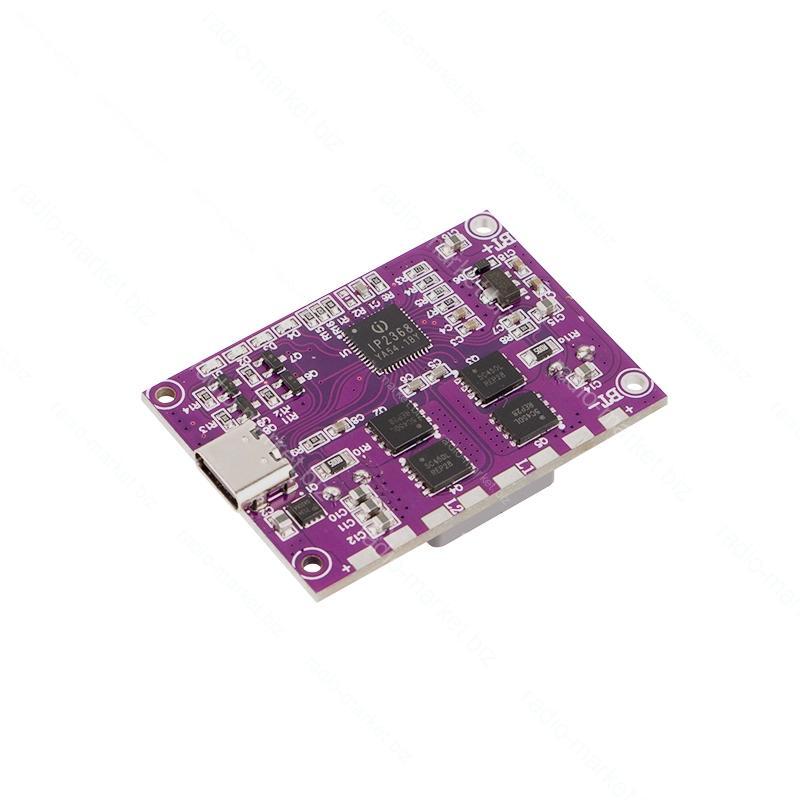

Модуль PowerBank IP2368 PD100W LI-ion / LiFePO4

Опис

IP2368 підтримує 2/3/4/5/6 послідовних з'єднань акумуляторних осередків, можна вибрати кількість послідовних з'єднань через зовнішній резистор. IP2368 підтримує вибір між звичайними літієвими батареями та літій-залізофосфатними батареями, зовнішній резистор може встановити напругу повного заряду. Напруга повного заряду літієвих батарей може бути встановлена на: 4,15 В / 4,2 В / 4,3 В / 4,35 В / 4,4 В. Напруга повного заряду літій-залізофосфатних батарей може бути встановлена на: 3,5 В / 3,55 В /3,6 В /3,65 В/3,7 В.

Конкретні методи зміни:

• R2 порожній = звичайна літієва батарея - за замовчанням;
• R2 коротке замикання = літій-залізофосфатна батарея.

Встановлення кількості послідовних з'єднань батарей R7:

• 6,2 кОм = 2 послідовні;
• 9,1 кОм = 3 послідовні;
• 13 кОм = 4 послідовн - за замовчанням;
• 18 кОм = 5 послідовних;
• 27 кОм = 6 послідовних.

Налаштування ємності батареї за допомогою R5:

• 6,2 кОм = 5000 мАг - за замовчанням;

• 12,4 кОм = 10000 мАг;

• 18,7 кОм = 15000 мАг;

• 24,9 кОм = 20000 мАг;

• 30,9 кОм = 25000 мАг.

Технічні характеристики

• мікросхема: IP2368;
• підтримка протоколів: AFC / FCP / PD2.0 / PD3.0;
• максимальна вихідна потужність: 100 Вт;
• інтерфейс: type-C;
• габаритний розмір: 49х34х13 мм.
