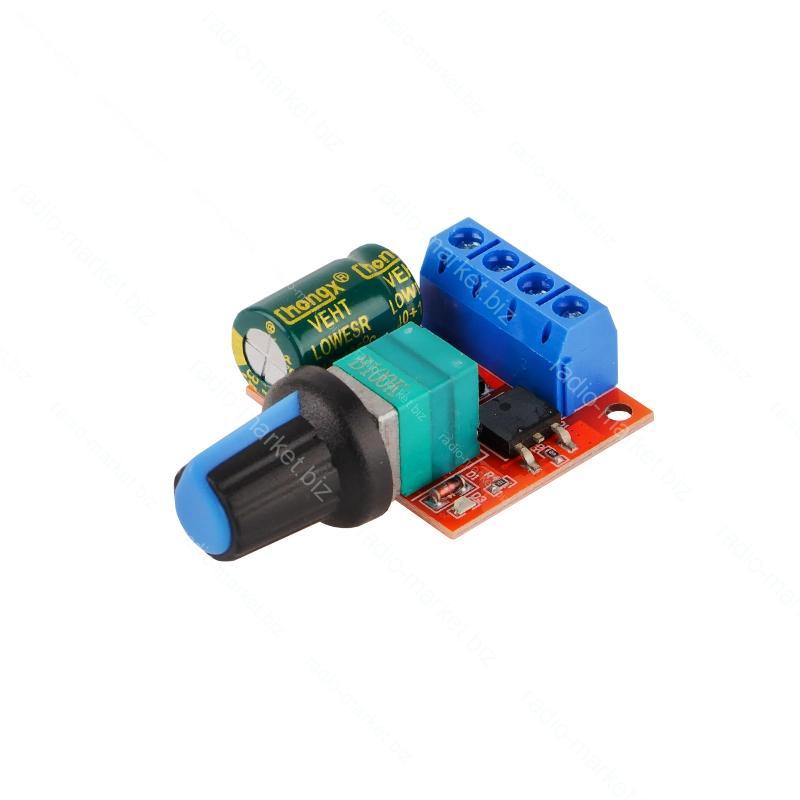

Модуль ШІМ-регулятор обертів двигуна постійної напруги 90W

Опис

ШІМ регулятор призначений для керування потужністю та швидкістю пристроїв постійного струму з напругою 4,5–35 В і струмом до 5 А. Модуль забезпечує плавне регулювання за допомогою потенціометра з вбудованим вимикачем та оснащений світлодіодною індикацією.

Розпіновка контактів:
Power + — позитивний полюс живлення;
Power - — GND;
Motor + — позитивний вихід на навантаження;
Motor - — негативний вихід на навантаження.

Спосіб підключення:
Подати живлення 4,5–35 В на клеми Power + та Power -;
Підключити двигун або інше навантаження до клем Motor + та Motor -;
Увімкнення та регулювання здійснюється потенціометром з вимикачем.

Технічні характеристики

• Напруга живлення: 4,5–35 В
• Максимальний струм: до 5 А
• Максимальна потужність: до 90 Вт
• Діапазон регулювання: 0–99,9%
• Частота ШІМ: 20 кГц
• Розмір: 30×26×14 мм

Функціонал

• Плавне регулювання швидкості двигуна або потужності навантаження
• Керування яскравістю світлодіодів або ламп
• Увімкнення та вимкнення через потенціометр
• Індикація роботи модуля
