Модуль реле 4 канали, з керуванням через USB / UART, фото 3
Модуль реле 4 канали, з керуванням через USB / UART, фото 4

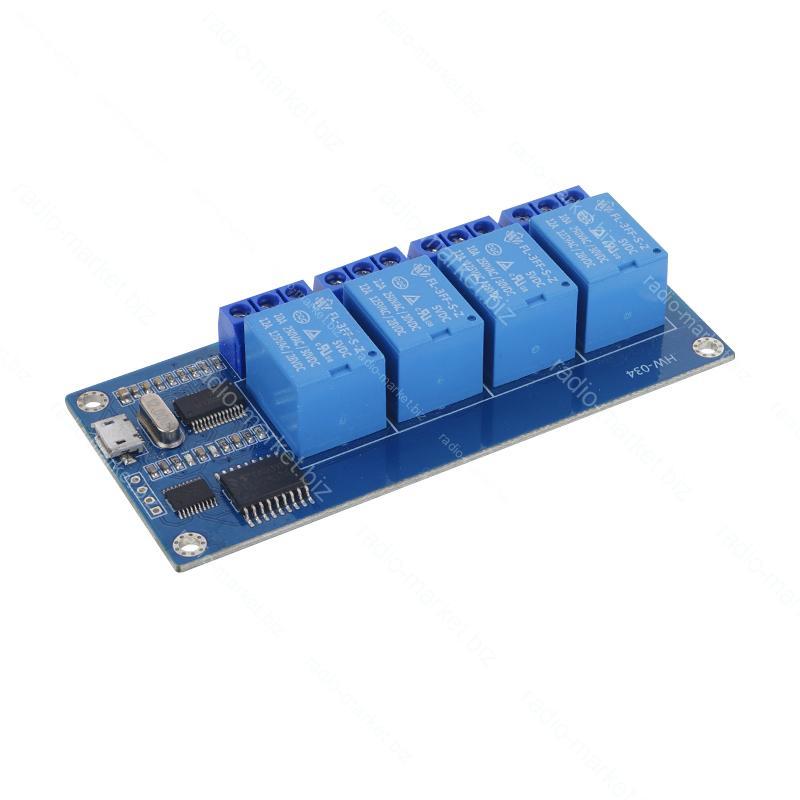

Модуль реле 4 канали, з керуванням через USB / UART

  • Готово до відправки
  • Код: A530020

333,30 ₴

Модуль реле 4 канали, з керуванням через USB / UART
Модуль реле 4 канали, з керуванням через USB / UARTГотово до відправки
333,30 ₴
+380 (96) 723-12-25
  • +380 (95) 427-17-95
  • +380 (93) 170-21-75
  • +380 (46) 266-50-90
+380 (96) 723-12-25
  • +380 (95) 427-17-95
  • +380 (93) 170-21-75
  • +380 (46) 266-50-90
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
блок комутації, з управлінням через USB / UART, контакти 10А, чотирьох-ка

Опис

Дпанний модуль є блоком комутації, що складається з чотирьох реле і керований за допомогою інтерфейсу UART. Для підключення до керуючого пристрою на платі передбачені контакти:

  • 5V – позитивний полюс живлення;
  • GND – загальний провід;
  • TX – лінія передачі даних;
  • RX – лінія прийому даних.

До контактів необхідно або безпосередньо підпаятися, або встановити "гребінець".

Крім того, до модуля можна підключитися за допомогою роз'єму microUSB. У такому випадку пристрій визначається як віртуальний порт COM.

Управління модулем

  • передати за UART 0x80;
  • отримаємо відповідь 0xAB;
  • передати по UART 0x81;
  • модуль входить у режим керування.

Увімкнення та відключення реле проводиться записи "0" і "1" у відповідних бітах переданого байта. "1" - увімкнути реле, "0" - вимкнути."

Наприклад:

  • 0x01 - увімкне реле першого каналу
  • 0x08 - вимкне реле першого каналу та включить реле четвертого каналу.

Технічні характеристики

  • напруга живлення: 5;
  • споживаний струм: до 300 мА;
  • максимальний комутований струм одного каналу: 10 А;
  • швидкість COM-порту: 9600-8-N-1;
  • габаритний розмір: 100х43х17 мм;
  • маса нетто: 55 г.
Характеристики
Основні
ВиробникNoname
Користувацькі характеристики
Габаритний розмір, мм100х44х18
Число каналів4
Максимальна комутована напруга, Вольт250
Максимальний комутований струм, Ампер10
Маса нетто, грам55
Напруга керування реле, Вольт5
Тип релеЕлектромагнітне
