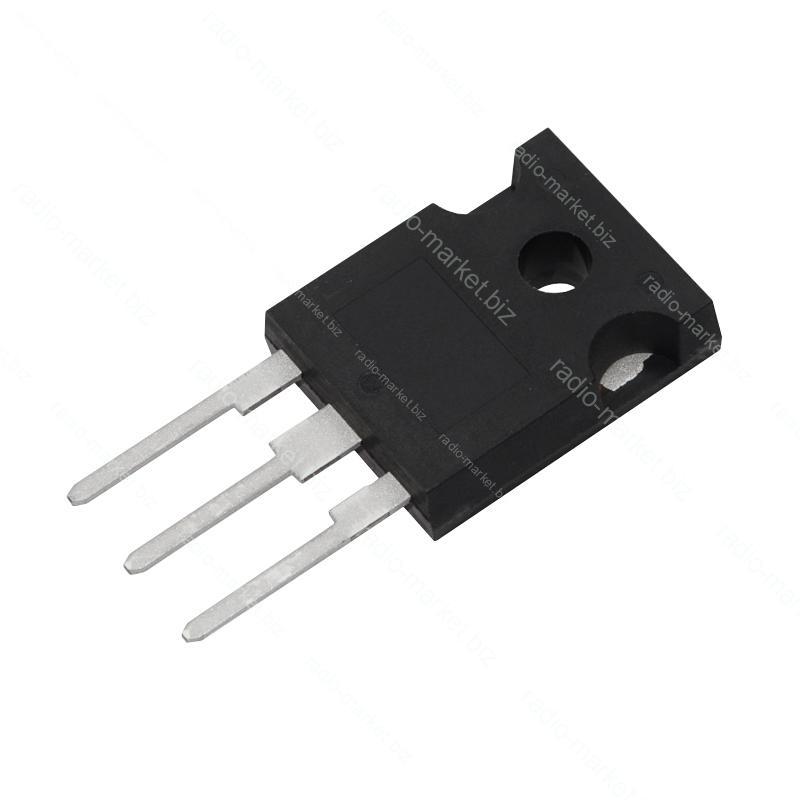

Транзистор польовий IRFP240
- Готово до відправки
- Код: A118385
77,14 ₴
Мінімальна сума замовлення на сайті — 200 ₴
Транзистор польовий IRFP240Готово до відправки
77,14 ₴
повернення товару протягом 14 днів за рахунок покупця
N-ch; 200V; 20A; 150W; 0.18 Ohm
Опис
це N-канальний MOSFET з ізольованим затвором збагаченого типу. Використовується в DC-DC перетворювачах, автомобільній електроніці, BMS, драйверах двигунів, ключах навантаження та інших імпульсних силових вузлах.
Технічні характеристики
- Тип / канал: N-канальний MOSFET
- Максимальна напруга стік-витік (VDS): 200 В
- Максимальний постійний струм стоку (ID): 20 А
- Опір відкритого каналу (RDS(on)): 0,18 Ом
- Порогова напруга затвор-витік (VGS(th)): 2…4 В
- Максимальна напруга затвор-витік (VGS): ±20 В
- Максимальна потужність розсіювання (PD): 150 Вт
- Робоча / максимальна температура переходу: -55…+150 °C
- Швидкодія / час перемикання: td(on) ≈14 нс; td(off) ≈45 нс
- Корпус: TO-247
Функціонал
- Робота у DC-DC перетворювачах
- Робота в автомобільній електроніці
- Робота у BMS
- Керування силовим навантаженням у драйверних схемах
- Комутація електричного навантаження
Розпіновка
Корпус TO-247, якщо дивитися на сторону з маркуванням, виводи вниз: 1. Gate (G, Затвор) 2. Drain (D, Сток) 3. Source (S, Витік). У неізольованому корпусі металева задня пластина/фланець також з’єднана з Drain (D).
Характеристики
| Основні | |
|---|---|
| Виробник | IR |
| Користувальницькі характеристики | |
| Корпус | TO-247 |
| Число каналів | 1 |
| Максимальна робоча температура, °C | 150 |
| Мінімальна робоча температура, °C | -55 |
| Напруга затвор-витік Vgs, Вольт | 20 |
| Напруга пробою сток-витік Vds, Вольт | 200 |
| Опір сток-витік (25°C) Rds(on), Ом | 0,18 |
| Полярність | N-Channel |
| Порогова напруга затвор-витік Vgs(th), Вольт | 2-4 |
| Постійний струм стоку (25°C) Id, Ампер | 20 |
| Розсіювана потужність (25°C) Pd, Вольт | 150 |
| Час відкриття транзистора td(on), Наносекунд | 14 |
| Час закриття транзистора td(off), Наносекунд | 45 |
Інформація для замовлення
- Ціна: 77,14 ₴
