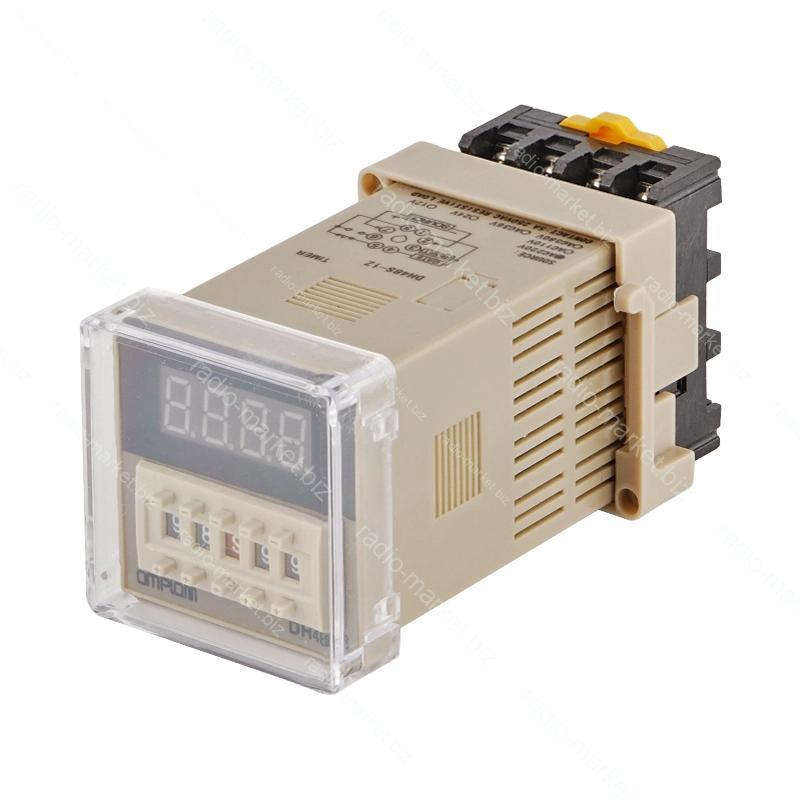

Реле часу DH48S-1Z з індикацією затримки часу
- Готово до відправки
- Код: A440040
481,80 ₴
Опис
Реле часу DH48S-1Z - двоканальне перемикаюче реле з можливістю виставити затримку перемикання в діапазоні від 0,01 до 99 годин 99 хвилин. При подачі живлення на контакти 2 і 7 почнеться відлік часу, після чого обидва канали реле синхронно перемикаються і будуть перемикатися аж до відключення живлення на контактах 2 і 7. Для зручнішого монтажу в комплекті є панель з гвинтовими затискачами PF083A.
Важливо! У той час як встановити час перемикання можна в роздільній здатності до сотої секунди, варто врахувати, що час перемикання магнітного реле перевищує це значення.
Час затримки може встановлюватися в трьох межах, що вибираються середнім перемикачем:
- S: 0,01 - 99,99 с;
- М: 1 с - 99 хв 99 с;
- H: 1 хв – 99 годин 99 хв.
Підключення
- контакти 2-7 − живлення 220 В.
- контакт 1 – загальний контакт скидання та паузи;
- контакт 3 − скидання (можливе встановлення перемикача);
- контакт 4 − пауза (можливе встановлення перемикача) ;
- контакт 8 – загальний контакт другого каналу реле;
- контакт 6 − за замовчуванням розімкнений контакт;
- контакт 5 – за замовчуванням замкнутий контакт.
Технічні характеристики
- напруга живлення: 220 В;
- максимальне навантаження: 250 В 5 А;
- діапазон часу затримки: 0,01 с – 99 годин 99 хвилин;
- тип колодки: PF083A;
- габаритний розмір (з урахуванням колодки): 56х50х110 мм;
- маса нетто (з урахуванням колодки): 135 г;
- маса брутто: 160 г.
Основні | |
---|---|
Виробник | China |
