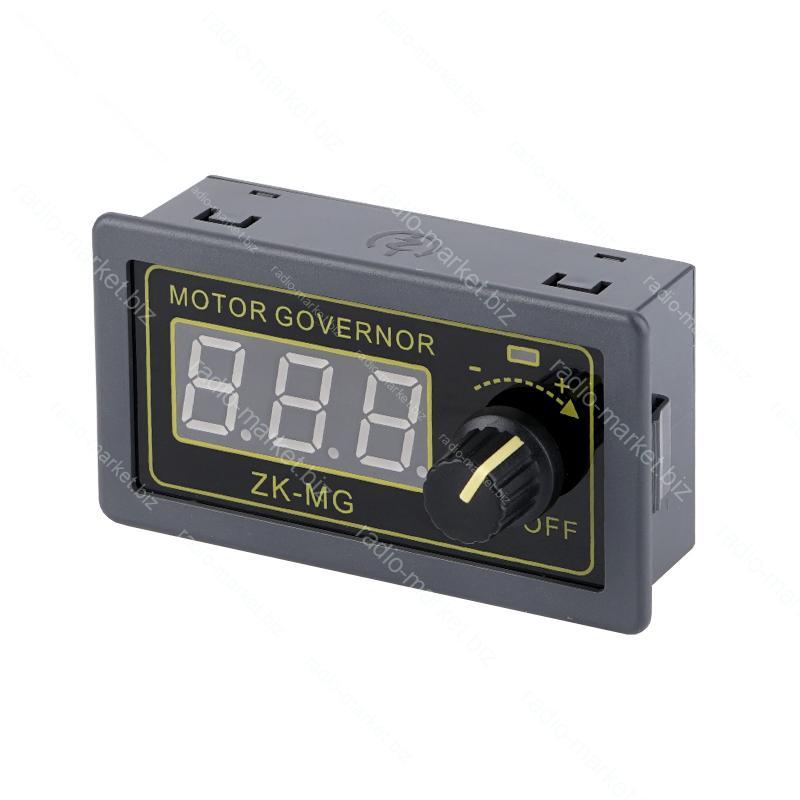

ШІМ регулятор оборотів двигуна постійного струму ZK-MG 5..30В 5А 150W

Опис

ШІМ регулятор ZK-MG призначений для керування потужністю та швидкістю двигунів постійного струму або іншого навантаження при напрузі 5–30 В і потужності до 150 Вт. Модуль оснащений дисплеєм та енкодером для точного налаштування частоти і робочого циклу сигналу.

Розпіновка контактів:
VCC+ — позитивний полюс живлення 5–30 В;
VCC- — GND;
OUT+ — позитивний вихід на навантаження;
OUT- — негативний вихід на навантаження;
SW — контакти для підключення зовнішньої кнопки керування.

Спосіб підключення:
Подати живлення 5–30 В на VCC+ та VCC-;
Підключити навантаження до OUT+ та OUT-;
За потреби підключити зовнішню кнопку до контактів SW;
Керування параметрами здійснюється енкодером та кнопкою.

Технічні характеристики

• Модель: ZK-MG
• Напруга живлення: 5–30 В
• Номінальний струм: 5 А
• Піковий струм: до 15 А
• Максимальна потужність: 150 Вт
• Діапазон ШІМ: 0–100%
• Частота ШІМ: 1–99 кГц
• Крок регулювання: 1% / 1 кГц
• Розмір: 80×43×26 мм
• Монтажне вікно: 76×40 мм
• Вага: 41 г

Функціонал

• Плавне регулювання швидкості або потужності навантаження
• Налаштування частоти ШІМ сигналу
• Встановлення мінімального та максимального рівня потужності
• Функція плавного запуску
• Увімкнення та вимкнення через енкодер або зовнішню кнопку
