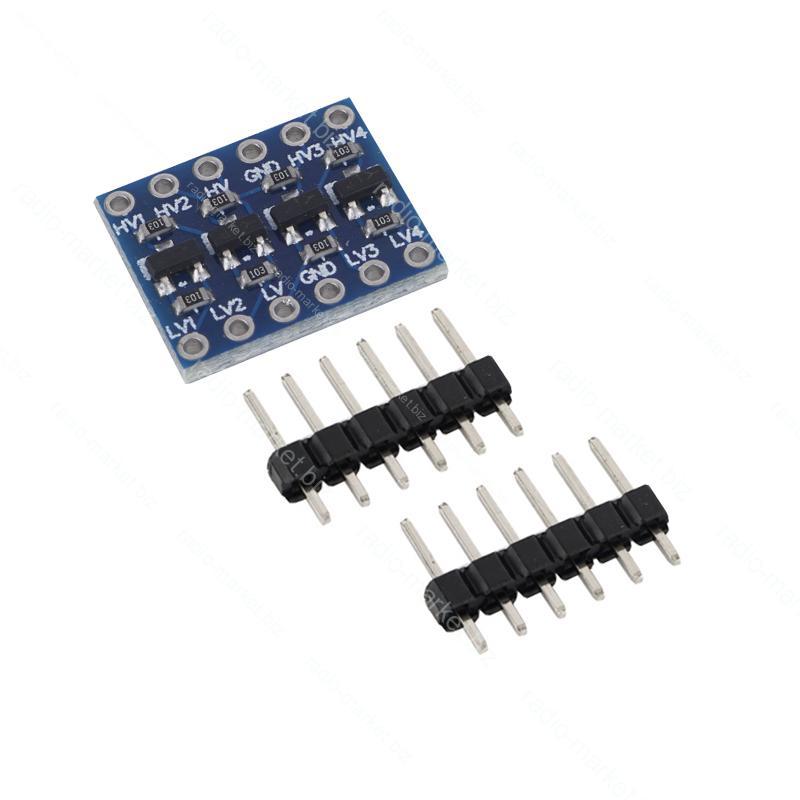

Модуль перетворення логічних рівнів 4-х канальний
- Готово до відправки
- Код: A663003
33,86 ₴
Мінімальна сума замовлення на сайті — 200 грн
Модуль перетворення логічних рівнів 4-х канальнийГотово до відправки
33,86 ₴
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
4-х канальний двонаправлений, 3,3 В <- >5,0 В
Опис
Конвертер логічних рівнів 5В/3В двонаправлений 4-канальний, для Arduino та інших контролерів. Дуже допомагає у поєднанні модулів з контролерами, які мають різні рівні напруги живлення та логічної одиниці. Пристрій зібрано на чотирьох MOSFET транзисторах, завдяки чому перетворювач отримав двонаправлену схему узгодження логічних рівнів по чотирьох каналах, він може підвищувати, так і знижувати сигнали, ці функції використовуються для підключення UART, I2C і SPI інтерфейсів.
Особливості підключення
- "HV" - підключається джерело високої напруги, наприклад 5 ;
- "LV" - підключається джерело низької напруги, наприклад 3,3 ;
- "GND" – земля, загальний мінус;
- "HV1,2,3,4" - логічна одиниця високої напруги;
- "LV1,2,3,4" - логічна одиниця низької напруги;
Так як модуль двонаправлений перетворення працює в обидві сторони. Як із високого в низький, так і навпаки.
Характеристики
- Кількість каналів – 4;
- Вхідна напруга – 5 В/3,3 В;
- Вихідна напруга - 5 В/3,3 В;
- Інтерфейси - UART, I2C та SPI;
- Габарити – 15 x 13 x h2,5 мм;
- Маса – 1,5 г.
Характеристики
| Основні | |
|---|---|
| Виробник | China |
Інформація для замовлення
- Ціна: 33,86 ₴
