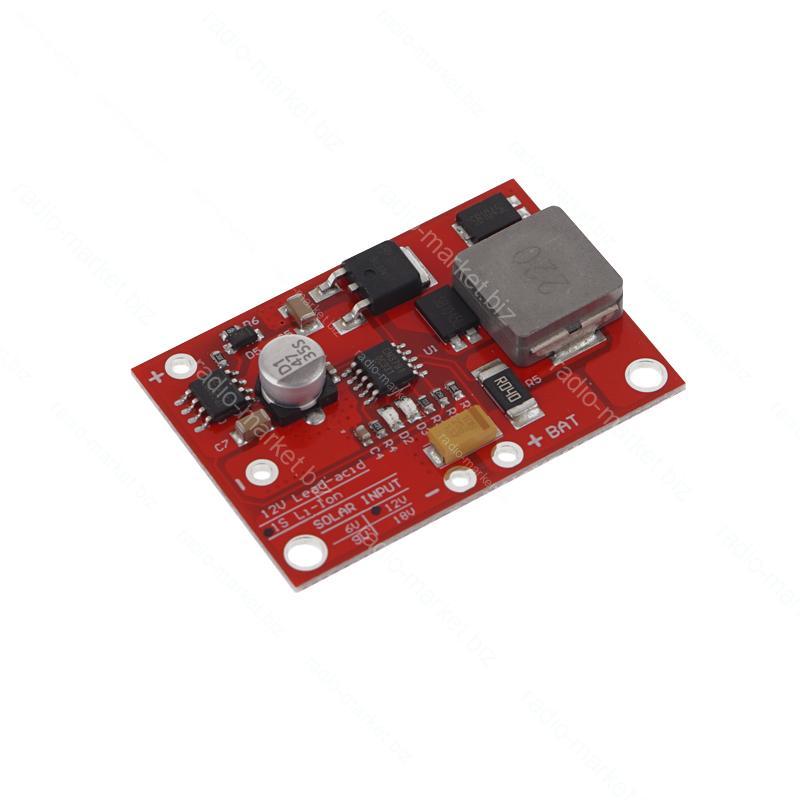

Контролер заряду Li-ion 1S від сонячної панелі

Ця модель призначена для зарядки літієвих акумуляторів із використанням постійного струму/постійної напруги (CC/CV). Не має захисту від перевантаження по струму та короткого замикання, не рекомендується використовувати з батареєю без вбудованого захисту.

Функції захисту:

• Цей модуль використовує контролер зарядки CN3791.
• Контроль постійного струму та постійної напруги для зарядки підключеного літієвого акумулятора.
• Відстеження максимальної потужності сонячної батареї (MPPT).
• Захист від перенапруги – модуль буде безпечно заряджати батарею.
• Модуль включає два світлодіоди. Червоний колір вказує на зарядку. Зелений колір вказує на повну зарядку.

Опис роботи MPPT:

Відстеження точки максимальної потужності (MPPT) сонячного елемента гарантує, що фотоелектричний елемент завжди видає максимальну потужність, щоб повністю використовувати сонячну енергію при зміні інтенсивності світла. Як правило, функція MPPT має реалізовуватися за допомогою DC-DC перетворювача в режимі перемикання, щоб максимізувати вихідну потужність вихідної напруги і зарядного струму.

Технічні характеристики:

• Чіп зарядки: CN3791
• Метод зарядки: CC/CV
• Вхідна напруга: 12 В
• Постійний зарядний струм: 3 А (з радіатором)
• Тип батареї: Li-ION
• Напруга зарядки: 4.2 В ±1.5%
• Розміри:
  • Довжина: 49 мм
  • Ширина: 31 мм
  • Вага: 11 г
