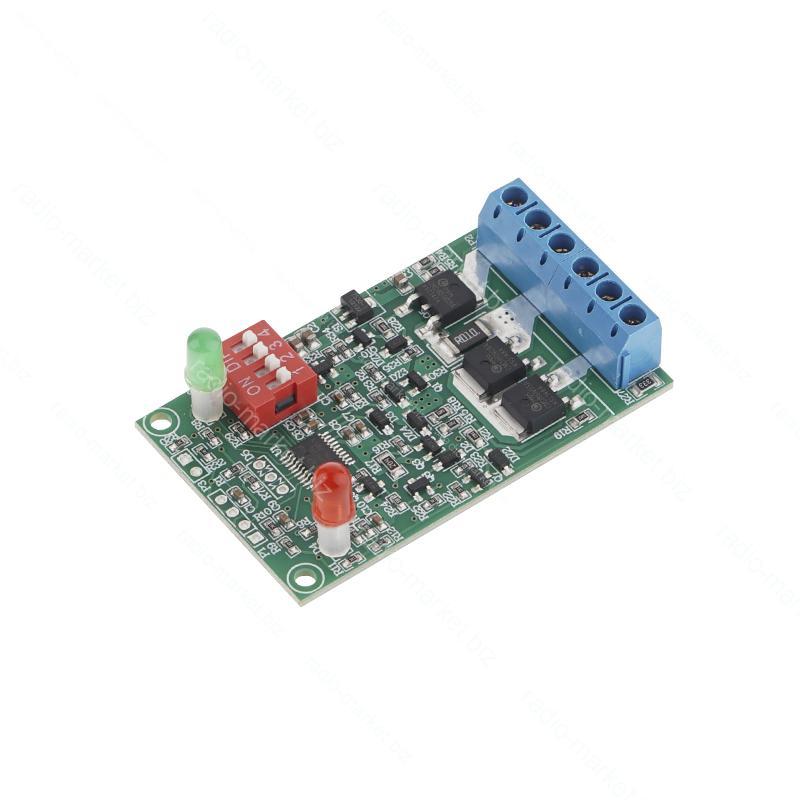

Контролер освітлення сонячної панелі з Li-ion акумулятором

Опис

Контролер сонячної панелі призначений для заряджання Li-ion акумуляторів та автоматичного керування світлодіодним освітленням потужністю до 10 Вт. Підтримує акумуляторні збірки 1S–3S, автоматичне визначення кількості елементів і керування освітленням залежно від часу доби.

Технічні характеристики

• Тип пристрою: контролер заряду та керування освітленням
• Тип акумуляторів: Li-ion
• Напруга акумулятора: 3,7 В (1S), 7,4 В (2S), 11,1 В (3S)
• Автоматичне визначення кількості елементів: так
• Максимальна напруга сонячної панелі: менше 30 В
• Рекомендована напруга сонячної панелі: 5–18 В
• Максимальна потужність навантаження: 10 Вт
• Алгоритм заряду: CC/CV
• Тип регулювання: MPPT-подібний
• Режим роботи: день/ніч

Функціонал

• Автоматичне заряджання акумулятора від сонячної панелі
• Автоматичне вмикання освітлення в темний час доби та вимикання вдень
• Керування живленням світлодіодного навантаження
• Захист акумулятора від перезаряду та глибокого розряду
• Захист від короткого замикання
• Регулювання процесу заряджання залежно від умов освітлення сонячної панелі

Підключення

• PV+ / PV- — підключення сонячної панелі з дотриманням полярності
• BAT+ / BAT- — підключення Li-ion акумулятора
• OUT+ / OUT- — підключення світлодіодного навантаження
• Контакти фоторезистора — підключення датчика освітленості, якщо передбачено конструкцією
