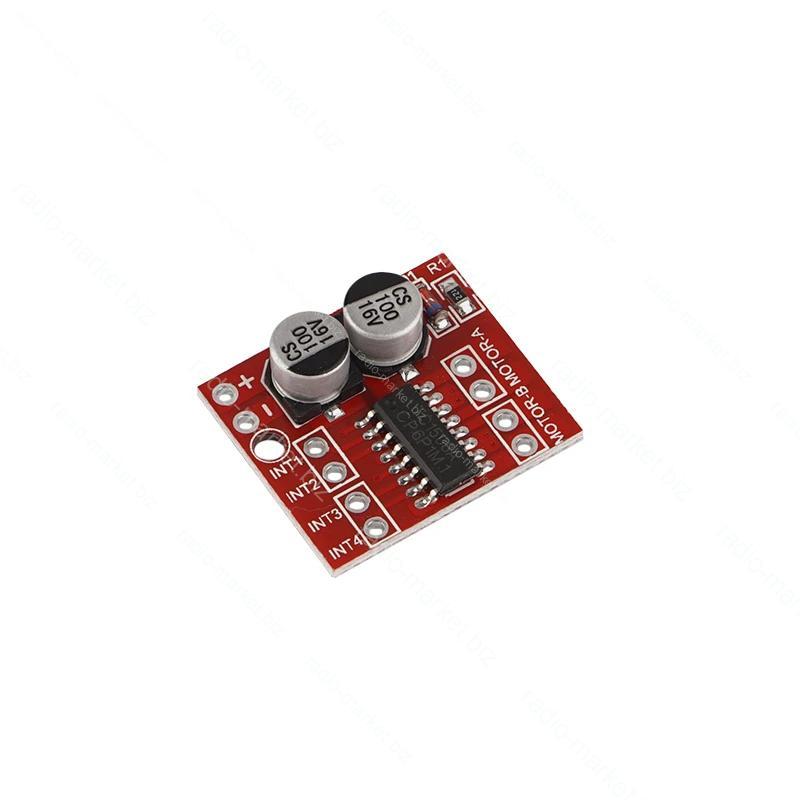

Модуль контролер крокового двигуна на мікросхемі 1508

Опис

Двоканальний драйвер моторів на базі MX1508 призначений для керування двома DC двигунами або одним кроковим двигуном з напругою живлення 2–10 В та струмом до 1,5 А на канал. Модуль побудований на MOSFET транзисторах і підтримує зміну напрямку обертання та регулювання швидкості.

Розпіновка контактів:
VCC — живлення 2–10 В;
GND — загальний провід;
IN1, IN2 — керування першим двигуном;
IN3, IN4 — керування другим двигуном;
OUT1, OUT2 — підключення першого двигуна;
OUT3, OUT4 — підключення другого двигуна.

Спосіб підключення:
Подати живлення 2–10 В на контакти VCC та GND;
Підключити двигуни до виходів OUT1–OUT4;
Підключити керуючі сигнали від мікроконтролера до IN1–IN4 для керування напрямком і швидкістю обертання.

Технічні характеристики

• Напруга живлення: 2–10 В
• Напруга керуючих сигналів: 1,8–7 В
• Кількість каналів: 2
• Робочий струм: до 1,5 А на канал
• Піковий струм: до 2,5 А
• Струм споживання в режимі очікування: < 0,1 мкА
• Тип транзисторів: MOSFET

Функціонал

• Керування двома DC двигунами або одним кроковим двигуном
• Зміна напрямку обертання двигунів (реверс)
• Регулювання швидкості за допомогою ШІМ сигналу
• Тепловий захист з автоматичним відновленням
• Робота без додаткового радіатора
