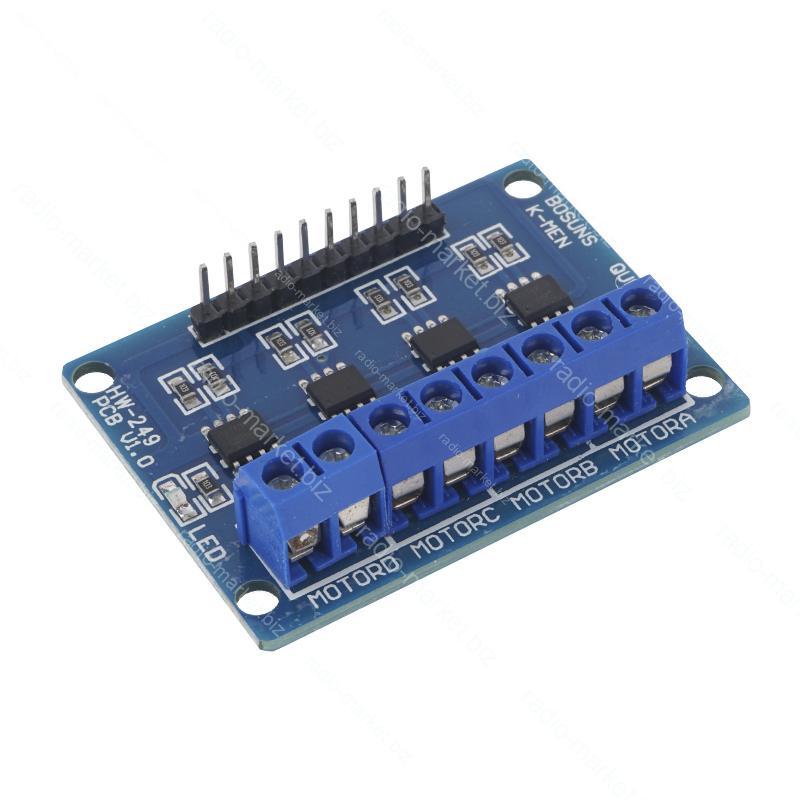

Модуль 4-х канальний драйвер двигуна HG7881
- Готово до відправки
- Код: A529016
142,10 ₴
Мінімальна сума замовлення на сайті — 200 ₴
Модуль 4-х канальний драйвер двигуна HG7881Готово до відправки
142,10 ₴
повернення товару протягом 14 днів за рахунок покупця
44х31х5мм, 4 двигуна постійного струму або 2 2-х фазних крокових двигуна
Опис
Модуль драйвера HG7881 призначений для керування чотирма DC двигунами або двома кроковими двигунами з напругою живлення 2,5–12 В і струмом до 0,8 А на канал. Оснащений чотирма мікросхемами L9110S та має інтерфейси керування через 10-контактний роз’єм і підключення двигунів через клемні колодки.
Розпіновка контактів:
10P роз’єм: A1, A2 — керування двигуном MOTORA;B1, B2 — керування MOTORB; C1, C2 — керування MOTORC; D1, D2 — керування MOTORD; + — живлення 2,5–12 В; - — GND.
Клемні колодки: MOTORA, MOTORB, MOTORC, MOTORD — підключення відповідних двигунів (2 контакти на кожен, без фіксованої полярності).
Технічні характеристики
- Модель: HG7881
- Напруга живлення: 2,5–12 В
- Максимальний струм на канал: до 0,8 А
- Кількість каналів: 4
- Керуючі мікросхеми: L9110S (4 шт.)
- Сумісність: DC двигуни, крокові двигуни (2-фазні, 4-провідні)
- Розмір: 50×36×14,4 мм
- Вага: 13,2 г
Функціонал
- Керування напрямком обертання двигунів шляхом зміни логічних рівнів на входах
- Одночасне керування до 4 DC двигунів
- Підтримка керування двома кроковими двигунами
- Роздільне керування кожним каналом
- Індикація живлення модуля
Характеристики
| Основні атрибути | |
|---|---|
| Виробник | China |
| Тип | Модуль |
| Користувальницькі характеристики | |
| Число каналів | 4 |
| Максимальний струм, А | 0,8 |
| Напруга живлення двигуна, В | 5 - 12 |
| Наявність реверсу | Да |
| Наявність індикації | світлодіоди |
| Підтримка підключення до мікроконтролера | Да |
| Тип двигуна | DC / кроковий |
| Тип керування | TTL |
| Тип пристрою | драйвер двигуна |
