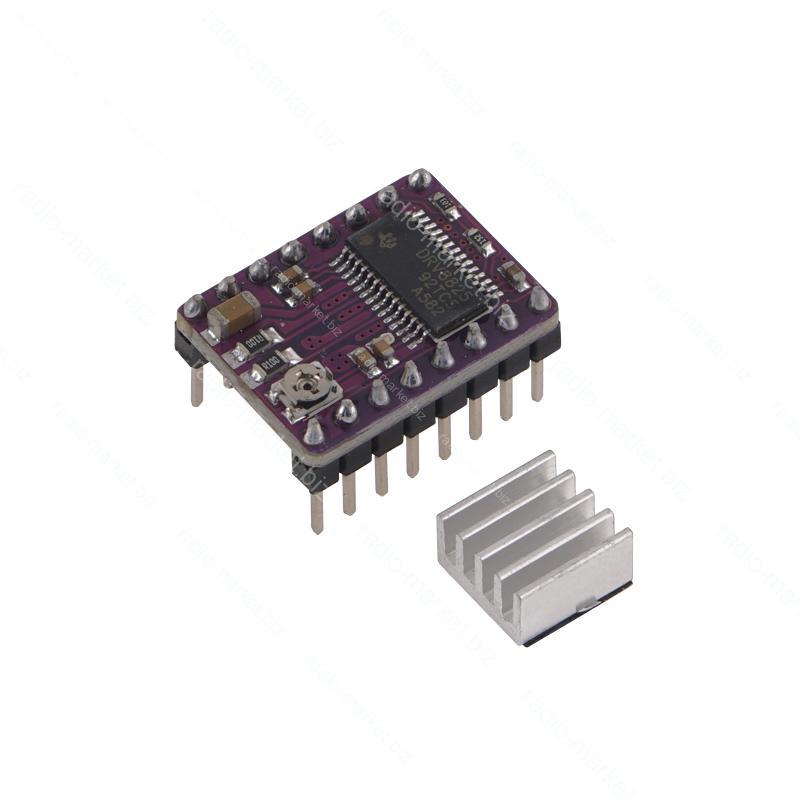

Модуль контролер крокового двигуна, на DRV8825
- Готово до відправки
- Код: A529009
159,50 ₴
Мінімальна сума замовлення на сайті — 200 ₴
Модуль контролер крокового двигуна, на DRV8825Готово до відправки
159,50 ₴
повернення товару протягом 14 днів за рахунок покупця
20,5х15х11мм, виводи 6мм, Uжив=8,2-45В, на мікросхемі DRV8825
Опис
Драйвер DRV8825 призначений для керування кроковими двигунами з напругою 8,2–45 В через інтерфейс STEP/DIR з підтримкою мікрокрокових режимів. Підключення живлення здійснюється до драйвера двигуна та окремо до логіки 2,5–5,25 В, передбачено регулювання струму та захист від перевантаження і перегріву.
Технічні характеристики
- Мікросхема: DRV8825
- Напруга живлення двигуна: 8,2–45 В
- Напруга логіки: 2,5–5,25 В
- Підтримка логіки: 3,3 В і 5 В
- Номінальний струм: 0–1,5 А
- Максимальний струм: до 2,2 А (з охолодженням)
- Режими мікрокроку: 1, 1/2, 1/4, 1/8, 1/16, 1/32
- Тип керування: STEP/DIR
- Максимальна частота кроку: 250 кГц
- Мінімальна тривалість імпульсу: 1,9 мкс
- Захист: від перегріву, від перевантаження
- Розмір: 15×20×11 мм
- Вага: 3 г
Функціонал
- Керування кроковим двигуном
- Підтримка мікрокрокового режиму
- Регулювання струму двигуна
- Зміна напрямку обертання
- Захист від перегріву
- Захист від перевантаження
Характеристики
| Основні атрибути | |
|---|---|
| Виробник | China |
| Користувальницькі характеристики | |
| Захист від перевантаження | Да |
| Захист від перегрівання | Да |
| Число каналів | 1 |
| Максимальний струм, А | 2,2 |
| Напруга живлення двигуна, В | 8,2 - 45 |
| Напруга живлення логіки, В | 2,5 - 5,5 |
| Наявність реверсу | Да |
| Підтримка мікрокроку | Да |
| Підтримка підключення до мікроконтролера | Да |
| Робочий ток, А | 1,5 |
| Тип двигуна | кроковий |
| Тип керування | STEP-DIR |
| Тип пристрою | контролер крокового двигуна |
Інформація для замовлення
- Ціна: 159,50 ₴
