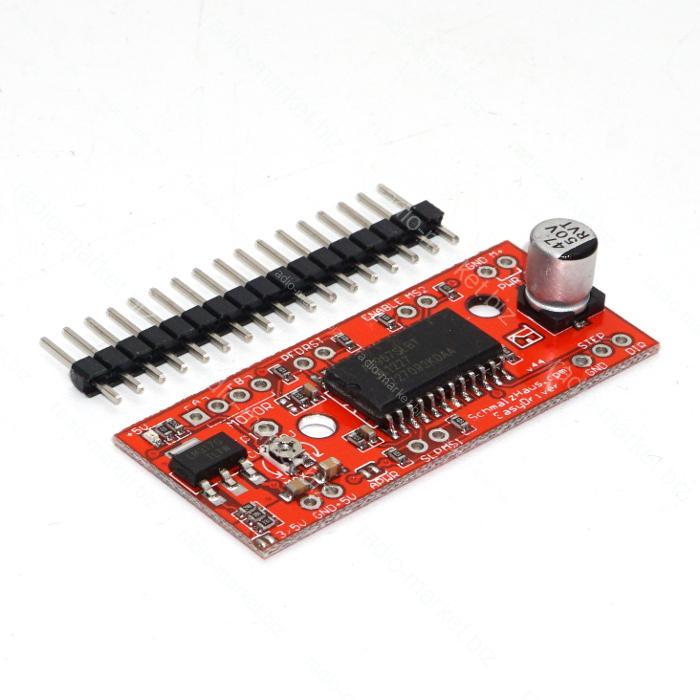

Модуль контролер крокового двигуна
- Готово до відправки
- Код: A529004
129,92 ₴
Мінімальна сума замовлення на сайті — 200 ₴
Модуль контролер крокового двигунаГотово до відправки
129,92 ₴
повернення товару протягом 14 днів за рахунок покупця
Uжив. модуля=3,3-5В, Uжив. драйвера=6-30В Іжив.=150-750мА, на A3967
Опис
Модуль драйвера A3967 призначений для керування кроковими двигунами з підтримкою повного та мікрокрокового режимів через сигнали STEP та DIR. Підключення живлення можливе від зовнішнього джерела або мікроконтролера в діапазоні 6–30 В, на платі передбачено вбудований стабілізатор та перемички для налаштування режимів і обмеження струму.
Технічні характеристики
- Мікросхема: A3967SLBT
- Напруга живлення логіки: 3,3–5 В
- Напруга живлення драйвера: 6–30 В
- Струм на фазу: 150–750 мА
- Режими мікрокроку: 1, 1/2, 1/4, 1/8
- Інтерфейси: STEP, DIR, ENABLE, RST, SLP, MS1, MS2
- Виходи двигуна: A+, A-, B+, B-
- Розмір: 49×21×9 мм
- Вага: 5 г
Функціонал
- Керування кроковим двигуном через STEP/DIR
- Підтримка мікрокрокового режиму
- Зміна напрямку обертання
- Режим сну для зниження енергоспоживання
- Скидання та відключення драйвера
- Налаштування обмеження струму
Регулювання мікроскопа
| 1/1 | 1/2 | 1/4 | 1/8(за замовчуванням) | |
| MS1 | 0 | 1 | 0 | 1 |
| MS2 | 0 | 0 | 1 | 1 |
Характеристики
| Основні атрибути | |
|---|---|
| Виробник | Noname |
| Користувальницькі характеристики | |
| Число каналів | 1 |
| Максимальний струм, А | 0,75 |
| Напруга живлення двигуна, В | 6 - 30 |
| Напруга живлення логіки, В | 3,3 - 5 |
| Наявність реверсу | Да |
| Підтримка мікрокроку | Да |
| Підтримка підключення до мікроконтролера | Да |
| Робочий ток, А | 0,17-0,75 |
| Тип двигуна | кроковий |
| Тип керування | STEP-DIR |
| Тип пристрою | контролер крокового двигуна |
Інформація для замовлення
- Ціна: 129,92 ₴
