Транзистор польовий IRFZ48N
- Готово до відправки
- Код: A118038
52,78 ₴
Транзистор польовий IRFZ48NГотово до відправки
52,78 ₴
повернення товару протягом 14 днів за рахунок покупця
(N-Ch) 55V; 64A; 150W; 0,016Ohm
Опис

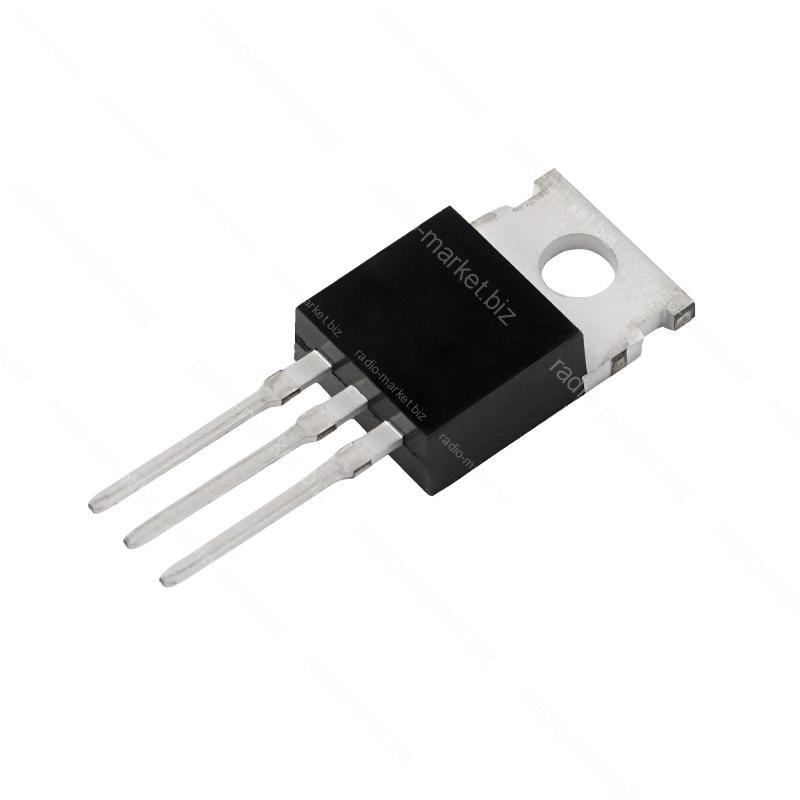

IRFZ48N — потужний N-канальний MOSFET-транзистор у корпусі TO-220AB, призначений для комутації високих струмів у низьковольтних силових електронних схемах. Має низький опір відкритого каналу та підтримує швидке перемикання.
Технічні характеристики
- Тип транзистора: MOSFET
- Тип каналу: N-канальний
- Максимальна напруга стік-витік (VDSS): 55 В
- Максимальний струм стоку (ID): 64 А при температурі корпусу 25 °C
- Опір відкритого каналу (RDS(on)): 0,014 Ом (14 мОм)
- Порогова напруга затвору (VGS(th)): 2–4 В
- Максимальна розсіювана потужність: 130 Вт
- Корпус: TO-220AB
- Розпіновка: пін 1 — затвор (Gate, G); пін 2 — стік (Drain, D); пін 3 — витік (Source, S)
- Металева підкладка корпусу з'єднана зі стоком (Drain)
Функціонал
- Комутація силових навантажень
- ШІМ-керування електродвигунами постійного струму
- Робота в перетворювачах напруги та інверторах
- Робота у силових ключових каскадах блоків живлення
- Комутація навантажень в автомобільній електроніці
Характеристики
| Основні | |
|---|---|
| Виробник | IR |
| Користувальницькі характеристики | |
| Корпус | TO-220 |
| Число каналів | 1 |
| Максимальна робоча температура, °C | 175 |
| Мінімальна робоча температура, °C | -55 |
| Напруга затвор-витік Vgs, Вольт | 20 |
| Напруга пробою сток-витік Vds, Вольт | 55 |
| Опір сток-витік (25°C) Rds(on), Ом | 0,014 |
| Полярність | N-Channel |
| Порогова напруга затвор-витік Vgs(th), Вольт | 2-4 |
| Постійний струм стоку (25°C) Id, Ампер | 64 |
| Розсіювана потужність (25°C) Pd, Ватт | 130 |
| Час відкриття транзистора td(on), Наносекунд | 12 |
| Час закриття транзистора td(off), Наносекунд | 34 |
Інформація для замовлення
- Ціна: 52,78 ₴
