Модуль ARDUINO на основі ATMega2560-16U

Опис

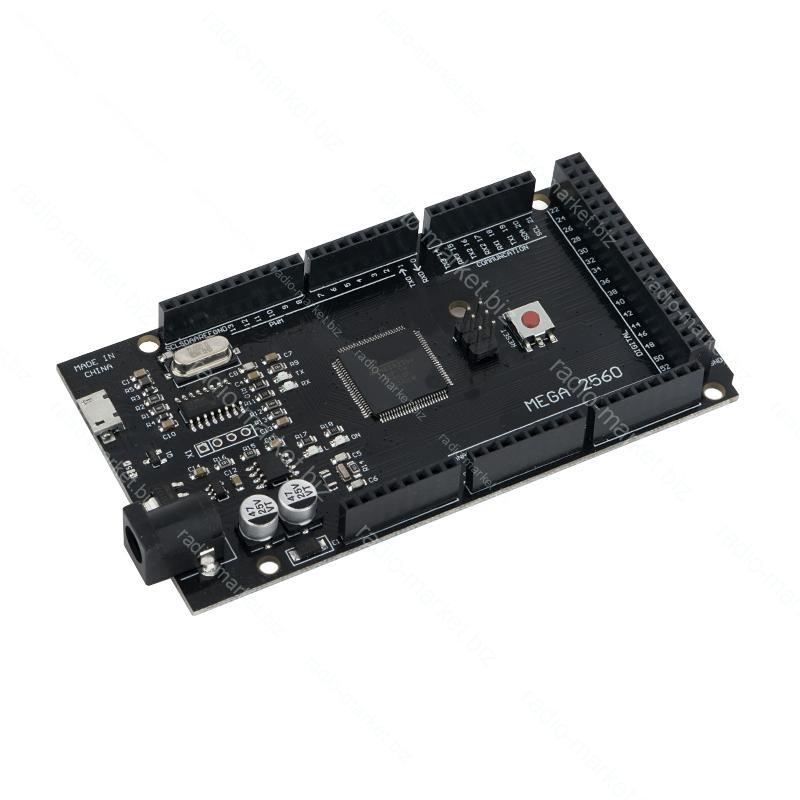

Модуль зібраний на базі мікроконтролера  ATMega2560-16AU і має 54 цифрових портів, 16 аналогових портів, роз'єм живлення, microUSB порт і кнопка скидання. Мікросхема CH340G служить для перетворення комп'ютерного USB інтерфейсу на послідовний інтерфейс UART, створюючи на комп'ютері додатковий UART порт. На плату можна подати напругу через зовнішній роз'єм живлення або порт USB. Як зовнішнє джерело живлення можна використовувати акумулятор або звичайну електричну мережу. Батарея підключається до виходів GND та VIN, а мережевий адаптер до гнізда живлення. Рекомендована напруга живлення контролера становить 7 – 12 В.

На платі розташовано 54 цифрових портів, які ви можете використовувати залежно від вашого проекту. Виводи розраховані на струми 40 мА, але рекомендується обмежувати вхідні та вихідні струми в діапазоні 20 мА. У платформи є 16 аналогових портів (A0 - A15) для підключення датчиків, які використовують аналогові сигнали. Контакт AREEF служить регулювання вхідної напруги між землею і виходом для 5 У.

Для подальшої роботи з платою Arduino необхідно встановити драйвер для чипу CH340G. Через популярність даної мікросхеми на багатьох персональних комп'ютерах вже встановлені драйвера для неї, але якщо драйвера не встановлені, їх можна завантажити тут , а потім самостійно встановити.

Технічні характеристики

• Мікросхема – ATMega2560-16AU;
• Мікросхема - CH340G перетворювач USB в UART;
• Інтерфейс – microUSB, гніздо живлення 5,5 x 2,5 мм;

• Робоча напруга – 5 В;
• Рекомендована напруга живлення – від 7 до 12 В;
• Кількість цифрових портів введення/виводу - 54 (15 з яких можуть використовуватись як ШІМ);
• Кількість аналогових портів – 16;
• Максимальний постійний струм для портів введення/виводу – 40 мА;
• Максимальний вихідний струм виведення 3,3 - 50 мА;

• Flash-пам'ять – 256 кБ (8 кБ використовується бутлоадером);
• Оперативна пам'ять (SRAM) – 8 кБ;
• EEPROM – 4 кБ;
• Тактова частота – 16 МГц;
• Габарити – 106 x 54 x 15 мм.

Важливо! Допустима напруга живлення для модуля становить 6..20 В, проте при напрузі живлення нижче 7 В платформа може працювати нестабільно. При напрузі живлення вище 12 В регулятор напруги починає сильно грітися. що може призвести до пошкодження плати. Вкрай бажано забезпечити модуль живленням, яке не виходить за межі 7..12 Ст.
