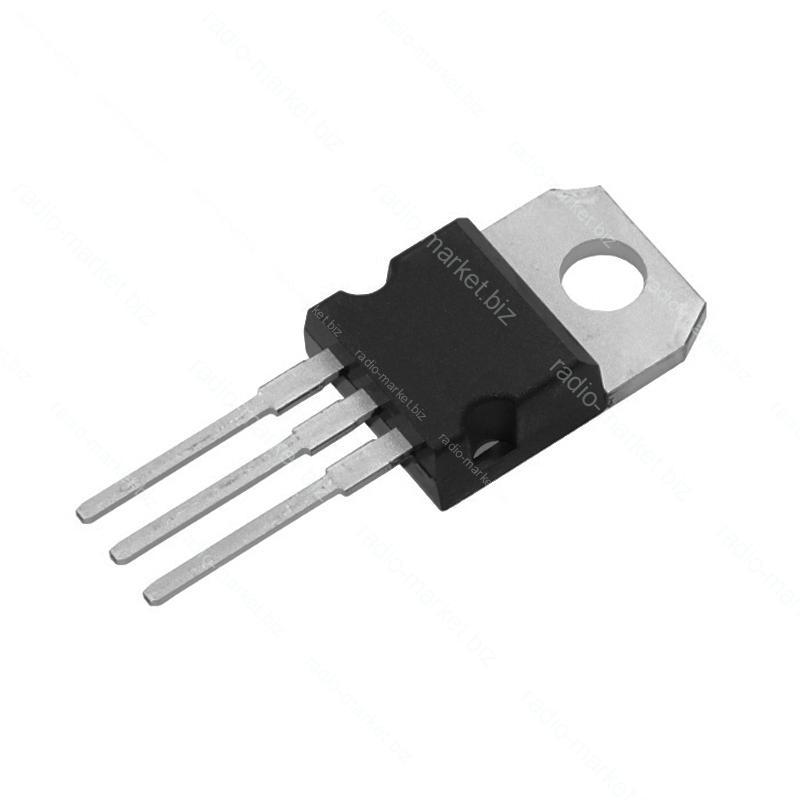

Транзистор польовий IRF9Z24N
- Готово до відправки
- Код: A118253
43,50 ₴
Транзистор польовий IRF9Z24NГотово до відправки
43,50 ₴
повернення товару протягом 14 днів за рахунок покупця
P; 55V; 12A; 45W; 0.175 Ohm
Опис
це P-канальний MOSFET з ізольованим затвором збагаченого типу. Транзистор призначений для силової або сигнальної комутації та може використовуватися в таких вузлах: низьковольтні DC-DC перетворювачі, BMS, автомобільна електроніка, драйвери двигунів, ключі навантаження та системи керування живленням.
Технічні характеристики
- Тип: P-канальний MOSFET з ізольованим затвором збагаченого типу
- Корпус: TO-220
- Монтаж: THT (вивідний монтаж)
- Напруга стік-витік (VDS), за карткою: 55 В
- Постійний струм стоку (ID), за карткою: 12 А
- Потужність розсіювання (PD), за карткою: 45 Вт
- Опір відкритого каналу (RDS(on)), за карткою: 0.175 Ом
Функціонал
- Робота у DC-DC перетворювачах
- Керування силовим навантаженням у драйверних схемах
- Керування силовими лініями у BMS
- Комутація навантаження
- Керування лініями живлення
- Силова або сигнальна комутація
Розпіновка
Корпус TO-220. Якщо дивитися на сторону з маркуванням, виводами вниз: 1. Gate (G, Затвор) 2. Drain (D, Сток) 3. Source (S, Витік) Металева задня пластина/фланець у звичайному неізольованому корпусі зазвичай з'єднана з Drain.
Характеристики
| Основні | |
|---|---|
| Виробник | IR |
| Користувальницькі характеристики | |
| Корпус | TO-220 |
| Число каналів | 1 |
| Максимальна робоча температура, °C | 175 |
| Мінімальна робоча температура, °C | -55 |
| Напруга затвор-витік Vgs, Вольт | 20 |
| Напруга пробою сток-витік Vds, Вольт | 55 |
| Опір сток-витік (25°C) Rds(on), Ом | 0,175 |
| Полярність | P-Channel |
| Порогова напруга затвор-витік Vgs(th), Вольт | 2-4 |
| Постійний струм стоку (25°C) Id, Ампер | 12 |
| Розсіювана потужність (25°C) Pd, Ватт | 45 |
| Час відкриття транзистора td(on), Наносекунд | 13 |
| Час закриття транзистора td(off), Наносекунд | 23 |
Інформація для замовлення
- Ціна: 43,50 ₴
