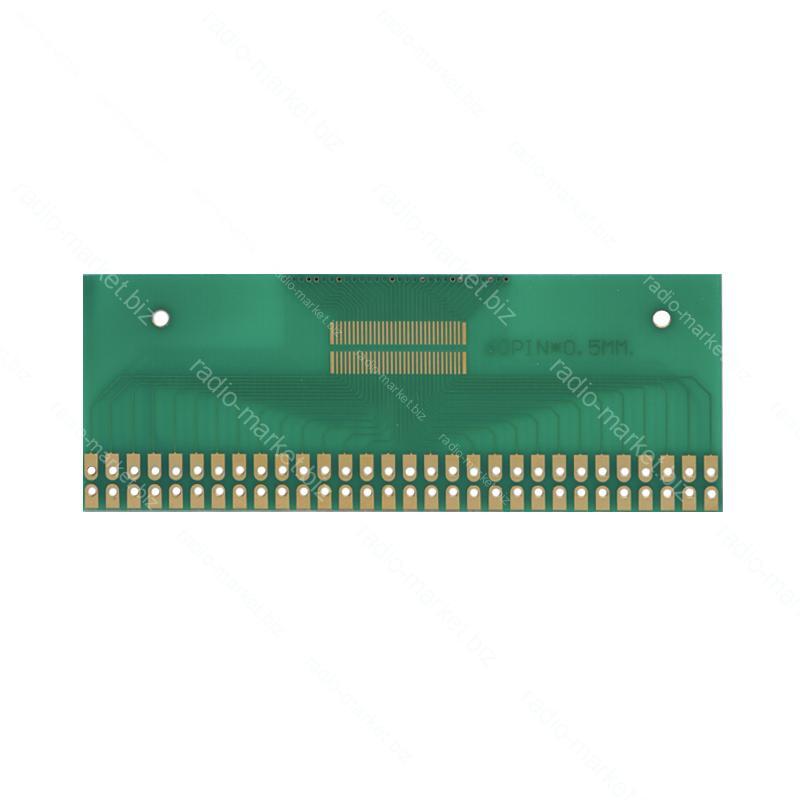

Макетна плата перехідник FPC-60( 2x30), двостороння

Опис

Макетна плата це універсальна друкована плата, яка призначена для складання та моделювання прототипів електронних пристроїв. У даному розділі представлені макетні плати монтаж на які здійснюється за допомогою паяння.

Є кілька основних типів макетних плат

• Універсальні мають виключно металізовані отвори, які розробник має з'єднувати перемичками.
• Для цифрових пристроїв намічено можливі місця для мікросхем, по всій платі проведено шини живлення.
• Спеціалізовані для пристроїв на мікросхемі конкретної моделі. На таких платах є як розведені стандартні ланцюги, так і матриця отворів і доріжок для нестандартних.

Дана макетна плата використовується для підключення подвійного (2x30) шлейфу F F C60 з кроком 0,5 мм із кількістю пінів 60.

Характеристики

• Матеріал плати – склотекстоліт FR4;
• Тип плати – двостороння;
• Діаметр отворів – 0,8 мм;
• Крок між отворами – 2,54 мм;
• Крок між майданчиками шлейфів - 0,5 мм  ;

• Кількість отворів – 60 шт;
• Кількість майданчиків – 60 шт;
• Наявність паяльної маски – так;
• Наявність металізації – ні;
• Отвори не з'єднані між собою;
• Діаметр монтажних отворів – 1,2 мм;
• Габаритні розміри – 29 x 76 x 1,1 мм;
