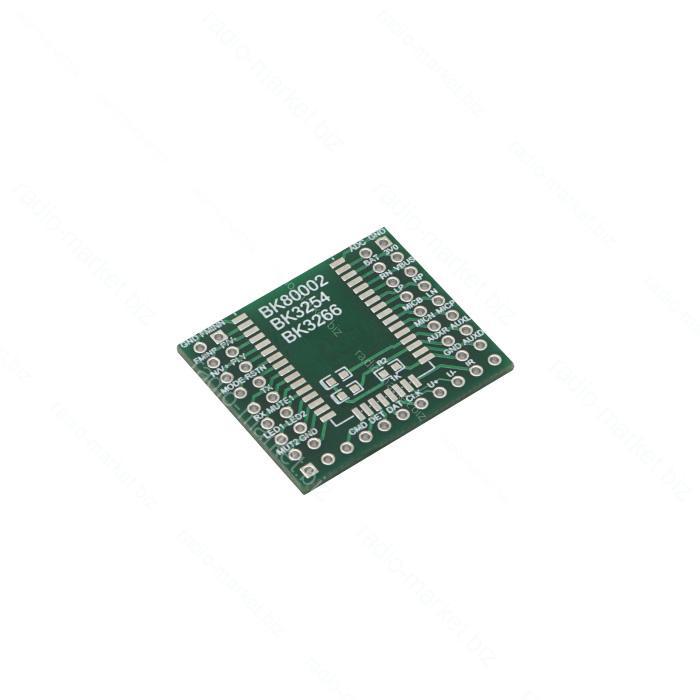

Макетна плата адаптер для аудіо модулів BKxxxx, двостороння
- Готово до відправки
- Код: A066012
48,38 ₴
Мінімальна сума замовлення на сайті — 200 грн
Макетна плата адаптер для аудіо модулів BKxxxx, двосторонняГотово до відправки
48,38 ₴
повернення товару протягом 14 днів за рахунок покупця
29Х24Х2ММ, BK (8000L, 3260, 8008, 80002, 3254, 3266), крок 2,54 мм, металіза
Опис
Макетна плата це універсальна друкована плата, яка призначена для складання та моделювання прототипів електронних пристроїв. У даному розділі представлені макетні плати монтаж на які здійснюється за допомогою паяння.
Є кілька основних типів макетних плат
- Універсальні мають виключно металізовані отвори, які розробник має з'єднувати перемичками.
- Для цифрових пристроїв намічено можливі місця для мікросхем, по всій платі проведено шини живлення.
- Спеціалізовані для пристроїв на мікросхемі конкретної моделі. На таких платах є як розведені стандартні ланцюги, так і матриця отворів і доріжок для нестандартних.
Дана макетна плата є адаптером під аудіо модулі Bluetooth BK8000L, BK8008, BK8000 2, BK3254, BK3260, BK326 6 .
Характеристики
- Матеріал плати – склотекстоліт FR4;
- Тип плати – двостороння;
- Діаметр отворів – 0,8 мм;
- Крок між отворами – 2,54 мм;
- Крок між майданчиками – 1,0 мм;
- Кількість отворів – 43 шт;
- Наявність паяльної маски – так;
- Наявність металізації – так;
- Отвори не з'єднані між собою;
- Габаритні розміри – 29 x 24 x 2,0 мм;
Характеристики
| Основні атрибути | |
|---|---|
| Виробник | China |
| Користувальницькі характеристики | |
| Діаметр монтажних отворів | немає |
| Діаметр отворів, мм | 0,8 |
| Крок між отворами | 2,54 |
| Крок між площадками | 1,0 |
| Кількість отворів, шт | 43 |
| Кількість площадок (з одного боку) | 46 |
| Матеріал плати | стеклотекстоліт |
| Наявність металізації | Да |
| Наявність паяльної маски | Да |
| Тип плати | двосторонній |
Інформація для замовлення
- Ціна: 48,38 ₴
