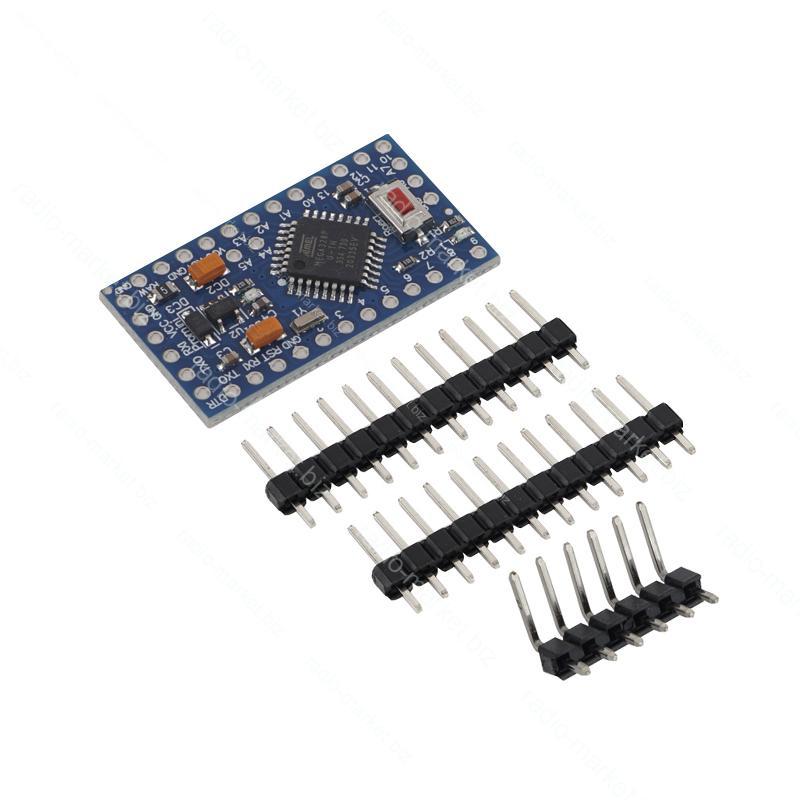

Модуль ARDUINO PRO MINI, 5 В

Опис

Ця плата складається з 14 цифрових та 6 аналогових виводів. На платі модуля є 2 світлодіодні індикатори. Один світлодіод сигналізує про подачу живлення, а інший про подачу логічної напруги на цифровий контакт 13. Є можливість підключити зовнішній пристрій за допомогою послідовного інтерфейсу I2C, який підключається через аналогові контакти A6 (SDA) та A5 (SCL). Для подачі напруги на плату використовуються виводи GND , VCC та RAW. Живлення можна подати за допомогою зовнішнього джерела живлення або конвертера . Контакт GND служить як земля, а на вивід VCC подається живлення 5 В. На цей контакт необхідно подавати регульоване живлення, так як напруга цього виводу надходить безпосередньо до мікроконтролера. Якщо потрібно заживити плату від нерегульованого джерела живлення, необхідно підключити до виводу RAW . При подачі живлення на цей контакт напруга проходить через стабілізатор, а після стабілізації напруга передається на мікроконтролер.

Програмування мікроконтролера плати Arduino здійснюється через конвертер USB-UART CP2102 або будь-який інший перетворювач. Перетворювач підключається через контакти TX і RX . Якщо операційна система вашого ПК не встановила драйвер для конвертера CP2102 , його можна завантажити за посиланням , а потім встановити вручну.

Характеристики

• Мікроконтролер – ATmega328P;
• Робоча напруга – 5,0 В;
• Вхідна напруга (рекомендована) - від 3,35 до 12 В;
• Цифрові входи/виходи - 14 (6 з яких можуть використовуватися як виходи ШІМ);
• Аналогові входи – 8;
• Постійний струм через вхід/вихід – 40 мА;
• Флеш-пам'ять (FLASH) – 32 кБ (з яких 0,5 кБ використовуються для завантажувача);
• ОЗУ (SRAM) - 2 кБ;
• Енергонезалежна пам'ять (EEPROM) – 1 кБ;
• Тактова частота – 16 МГц;
• Габарити – 34 x 19 x 4,0 мм;
• Маса – 4,5 г.
