Модуль N76E003AT20
- Готово до відправки
- Код: A175044
168,75 ₴
Мінімальна сума замовлення на сайті — 200 грн
Модуль N76E003AT20Готово до відправки
168,75 ₴
повернення товару протягом 14 днів за рахунок покупця
налагоджувальна плата для Arduino; 16 МГц; 18 Кб FLASH; 1КБ ОЗУ; UART; SPI; I2C
Опис

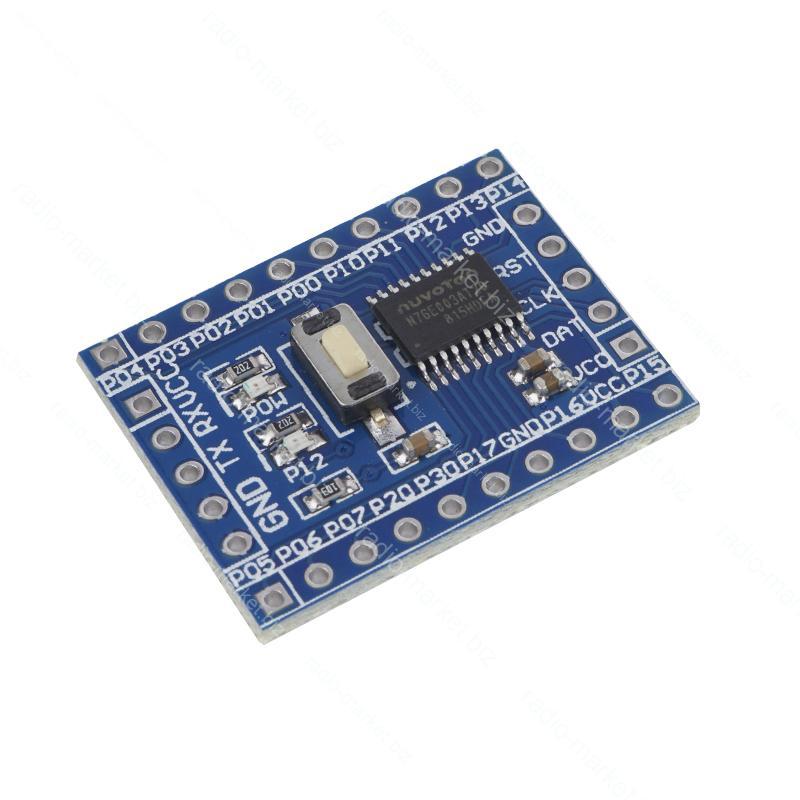

Даний модуль являє собою налагоджувальну плату зібрану на мікросхемі N76E003AT20 . Контролер має 20 виводів, вбудовано 6 ШІМ модулів та генератор на 16 МГц. Також він має 18 Кб FLASH-пам'яті та 1Кб ОЗУ.
На платі модуля розташована кнопка RESET для перезапуску мікроконтролера.
Для програмування мікроконтролера за допомогою інтерфейсу UART використовуються виводи DAT , CLK та RST .
Призначення виводів
- "P00 - P15" - виводи мікроконтролера;
- "VCC" - "" живлення контролера;
- «GND» - «земля»;
- "TX" - передавальна лінія сигналів;
- "RX" - приймаюча лінія сигналів;
- "DAT" – лінія даних;
- "CLK" – тактова частота;
- "RST" - скидання системи;
Індикація
- "PWR" – сигналізує про наявність живлення;
- "P12" - сигналізує використання цифрового виведення мікроконтролера P12;
Характеристики
- Мікроконтролер – N76E003AT20;
- Напруга живлення - від 2,4 до 5,5 В;
- Кількість входів/виходів – 20;
- Робоча частота – 16 МГц;
- ОЗУ - 1 кб;
- FLASH - 18 кБ;
- Інтерфейси - UART, SPI та I 2 C;
- Робоча температура - від -40 ° C до 105 ° C;
- Габарити – 26 x 21 x 4,0 мм;
- Маса – 3,0 г.
Характеристики
| Основні | |
|---|---|
| Виробник | China |
Інформація для замовлення
- Ціна: 168,75 ₴
