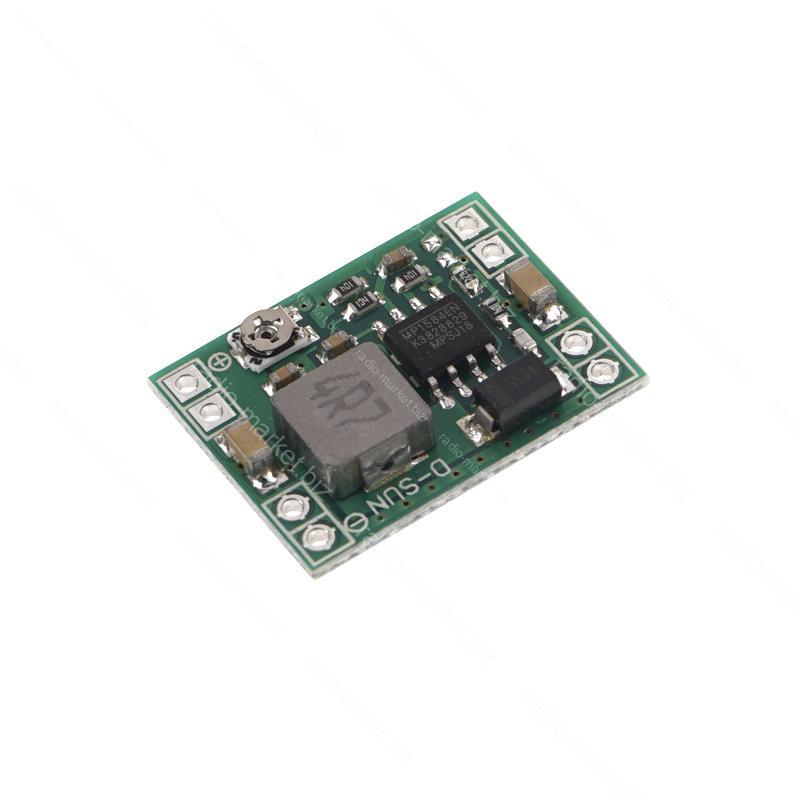

Плата стаб. живлення імпульсний 1-28V 2A понижуючий
- Немає в наявності
- Код: A431029
76,56 ₴
Мінімальна сума замовлення на сайті — 200 ₴
Плата стаб. живлення імпульсний 1-28V 2A понижуючийНемає в наявності
76,56 ₴
повернення товару протягом 14 днів за рахунок покупця
на MP1584EN 2A вхід 5-28В вихід 0,8-20V
Опис
Мініатюрний понижуючий DC-DC перетворювач на мікросхемі MP1584, призначений для зниження постійної напруги з високою ефективністю. Має регулювання вихідної напруги багатооборотним резистором та компактні габарити.
Технічні характеристики
- Мікросхема: MP1584
- Тип: понижуючий
- Вхідна напруга: 5–28 В
- Вихідна напруга: 0,8–20 В
- Вихідний струм: до 3 A
- Частота перетворення: до 1,5 МГц
- Ефективність: до 96 %
- Регулювання: CV – вихідна напруга
- Підключення: паяння
- Габарити: 23 × 17 × 5 мм
- Маса: 3 г
- Захист: немає захисту від переполюсування
Особливості підключення
- "IN +" - вхідна напруга;
- "IN -" - земля;
- "OUT +" - вихідна напруга;
- "OUT -" - земля;
"IN +" знаходяться навпроти "OUT +", а "IN -" навпаки "OUT -" відповідно. Не має захисту від переполюсування.
Регулювання напруги здійснюється за допомогою багатооборотного підстроювального резистора
- CV – регулювання вихідної напруги;
Характеристики
| Основні атрибути | |
|---|---|
| Виробник | Noname |
| Користувальницькі характеристики | |
| Вихідна напруга, Вольт | 0,8-20 |
| Вхідна напруга, Вольт | 5-28 |
| Габаритна висота, мм | 5 |
| Габаритна довжина, мм | 23 |
| Габаритна ширина, мм | 17 |
| Максимальний віхідний струм, Ампер | 2 |
| Роз'єм | немає |
| Тип модуля | понижуючий |
Інформація для замовлення
- Ціна: 76,56 ₴
