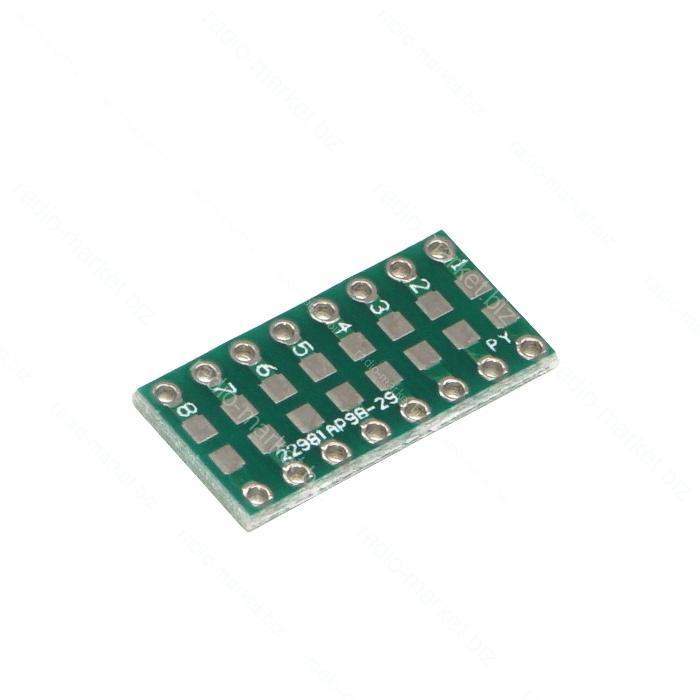

Макетна плата перехідник SMD 0805, 0603, 0402 на DIP16, двостороння

Опис

Макетна плата це універсальна друкована плата, яка призначена для складання та моделювання прототипів електронних пристроїв. У даному розділі представлені макетні плати монтаж на які здійснюється за допомогою паяння.

Є кілька основних типів макетних плат

• Універсальні мають виключно металізовані отвори, які розробник має з'єднувати перемичками.
• Для цифрових пристроїв намічено можливі місця для мікросхем, по всій платі проведено шини живлення.
• Спеціалізовані для пристроїв на мікросхемі конкретної моделі. На таких платах є як розведені стандартні ланцюги, так і матриця отворів і доріжок для нестандартних.

Дана макетна плата є перехідником під SMD компоненти такі як резистори та конденсатори в корпусі 0402, 0603, 0805 .

Характеристики

• Матеріал плати – склотекстоліт FR4;
• Тип плати – двостороння;
• Діаметр отворів – 0,8 мм;
• Крок між отворами – 2,54 мм;
• Кількість отворів – 16 шт;
• Кількість компонентів 0402 - 8 шт;
• Кількість компонентів 0603 чи 0805 - 8 прим;
• Кількість майданчиків – 32 шт (по 16 з кожного боку);
• Наявність паяльної маски – так;
• Наявність металізації – так;
• Майданчики не з'єднані між собою;
• Габаритні розміри – 10 x 20 x 1,6 мм;
